Centro de mecanizado 4 ejes SBZ 122/73
horizontalpara aceropara aluminio

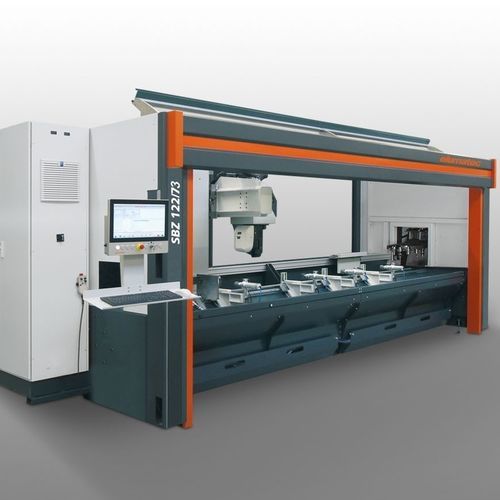

Centro de mecanizado 4 ejes - SBZ 122/73 - ELUMATEC - horizontal / para acero / para aluminio
Centro de mecanizado 4 ejes - SBZ 122/73 - ELUMATEC - horizontal / para acero / para aluminio
Centro de mecanizado 4 ejes - SBZ 122/73 - ELUMATEC - horizontal / para acero / para aluminio - imagen - 2
Centro de mecanizado 4 ejes - SBZ 122/73 - ELUMATEC - horizontal / para acero / para aluminio - imagen - 3
Centro de mecanizado 4 ejes - SBZ 122/73 - ELUMATEC - horizontal / para acero / para aluminio - imagen - 4
Centro de mecanizado 4 ejes - SBZ 122/73 - ELUMATEC - horizontal / para acero / para aluminio - imagen - 5
Centro de mecanizado 4 ejes - SBZ 122/73 - ELUMATEC - horizontal / para acero / para aluminio - imagen - 6
Centro de mecanizado 4 ejes - SBZ 122/73 - ELUMATEC - horizontal / para acero / para aluminio - imagen - 7
Centro de mecanizado 4 ejes - SBZ 122/73 - ELUMATEC - horizontal / para acero / para aluminio - imagen - 8
Centro de mecanizado 4 ejes - SBZ 122/73 - ELUMATEC - horizontal / para acero / para aluminio - imagen - 9
Centro de mecanizado 4 ejes - SBZ 122/73 - ELUMATEC - horizontal / para acero / para aluminio - imagen - 10
Centro de mecanizado 4 ejes - SBZ 122/73 - ELUMATEC - horizontal / para acero / para aluminio - imagen - 11
Añadir a mis favoritos
Añadir al comparador

Características

Número de ejes
4 ejes
Orientación del husillo
horizontal
Material mecanizado
para acero, para aluminio, para PVC
Estructura
de mesa inclinada
Nariz del husillo
HSK F63
Número de herramientas
12 herramientas
Otra función
de fresado, de taladrado, de fileteado
Aplicaciones
para la industria del aluminio, para perfiles de carpintería PVC, para la industria del acero
Otras características
de alta eficacia, con apriete neumático, de monocabezal
Carrera X

4.176 mm
(164,41 in)

Carrera Y

1.040 mm
(40,94 in)

Carrera Z

540 mm
(21,26 in)

Velocidad de rotación

Máx.: 20.000 rpm
(125.664 rad.min-1)

Mín.: 0 rpm
(0 rad.min-1)

Potencia

7 kW
(9,52 hp)

Peso total

3.800 kg
(8.377,57 lb)

Longitud total

7.643 mm
(300,9 in)

Altura total

3.000 mm
(118,1 in)

Descripción

Descripción
  • Centro de mecanizado de perfiles diseñado para el mecanizado económico de barras inmóviles en aluminio, PVC y acero de pared fina
  • Fresado, taladrado y roscado realizados con la barra fijada para proteger la superficie del perfil
  • Eje A ajustable continuamente de −120° a +120° y posicionamiento automático de mordazas para evitar colisiones
  • Posicionamiento dinámico del cabezal de mecanizado hasta 120 m/min mediante servomotores
  • Control de 4 ejes moderno, codificadores absolutos (sin necesidad de referenciado), programación eluCam en panel PC
  • Tecnología de accionamientos con acoplamiento de circuito intermedio, alimentación ininterrumpida (SAI) y eficiencia energética
  • Cambiador automático de 12 posiciones, alojamiento HSK-F63, husillo refrigerado por agua 7 kW S1 (máx. 20.000 rpm)
  • Bancada inclinada ergonómica, cabina de protección y mantenimiento remoto


Equipamiento de la máquina
  • Husillo de fresado refrigerado por agua 7 kW, S1
  • Cabina de protección del operador
  • Cuatro mordazas neumáticas horizontales (estándar)
  • Tope de material (derecha)
  • Alojamiento de útiles HSK-F63
  • Bandejas para evacuación de virutas
  • Lubricación mínima y fluido de corte de alto rendimiento
  • Terminal portátil de operador y calibre de profundidad
  • Panel PC 18,5", procesador i5, puertos USB y red


Opciones
  • Herramientas y portaherramientas adicionales
  • Tope adicional para sobrelongitudes (izquierda) y tope de referencia (derecha) con segundo circuito de apriete
  • Unidad de refrigeración Green Line para armario con menor consumo energético
  • Escáner de código de barras y cabina de protección cerrada con aislamiento acústico
  • Ampliación hasta ocho mordazas, doble sujeción y unidades optimizadas contra colisiones
  • Panel PC 21,6" (i7), portanotas, capota de insonorización, palpador inalámbrico


Especificaciones técnicas
  • Modelo: SBZ 122/73
  • Longitud máx. de mecanizado (sin mecanizado frontal): 4.050 mm
  • Recorrido X: 4.176 mm, Vmax 120 m/min
  • Recorrido Y: 1.040 mm, Vmax 60 m/min
  • Recorrido Z: 540 mm, Vmax 30 m/min
  • Direcciones de mecanizado: 3 (arriba, atrás, delante)
  • Precisión de posicionamiento: ±0,1 mm
  • Husillo: 7 kW S1, refrigerado por agua, máx. 20.000 rpm; alojamiento HSK-F63
  • Cambiador de herramientas: automático, 12 posiciones
  • Posicionamiento de mordazas: automático; mordazas estándar: Basic con guías lineales
  • Software: eluCam (Windows)
  • Aire comprimido: >7 bar
  • Alimentación: 400 V, 3~, 50 Hz, 25 A
  • Consumo de aire: aprox. 185 l/min (con pulverización)
  • Dimensiones (L x P x H): 7.643 mm x 2.171 mm x 3.000 mm
  • Peso: aprox. 3.800 kg
