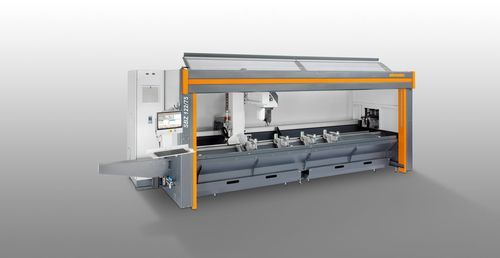

Centro de caudal y de mecanizado multifunción SBZ 122/75CNCpara perfiles de aluminiopara perfiles PVC
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- CNC, multifunción
- Materiales tratados
- para perfiles PVC, para perfiles de aluminio
Descripción
Descripción del producto
Equipamiento de la máquina
Opciones
Datos técnicos
- Para la mecanización rentable y eficiente de perfiles de aluminio, PVC y acero de paredes finas
- Todas las operaciones (fresado, taladrado, roscado) se realizan con la barra de perfil fija para proteger la superficie
- Eje A posicionable de -120° a +120° y eje C de -220° a +220°; los cinco ejes pueden moverse simultáneamente con RTCP
- Posicionamiento autónomo de mordazas con reconocimiento automático para evitar colisiones
- Posicionamiento rápido del grupo de mecanizado hasta 120 m/min mediante servomotores dinámicos
- Roscar sin mandril de compensación; el módulo 2 ejes A/C puede montar un disco de sierra de 180 mm
- Bancada inclinada ergonómica, control 5 ejes moderno y codificadores absolutos (sin recorridos de referencia)
- Husillo Power-Torque con control de velocidad cerrado para arranques/frenadas cortas; bajo consumo y acoplamiento de bus intermedio para mayor eficiencia energética
- Panel PC 18,5" (i5) con Windows, programación eluCam en el panel y mantenimiento remoto
- Sistema de alimentación ininterrumpida (SAI) y funciones de seguridad integradas y certificadas
Equipamiento de la máquina
- Husillo refrigerado por agua 7 kW, S1
- Posicionamiento autónomo de mordazas y detección automática
- Cabina de protección y cuatro dispositivos neumáticos horizontales de sujeción
- Tope de material a la izquierda
- Alojamiento de herramientas HSK-F63 y cambiador automático con 12 posiciones (sin herramientas)
- Bandejas para virutas, sistema de lubricación mínima y fluido de corte de alto rendimiento
- Terminal portátil y calibre de profundidad
Opciones
- Herramientas y alojamientos de utillaje
- Disco de sierra 180 mm
- Medición de longitud a ambos lados y tope adicional para sobrelongitudes (izquierda)
- Tope de referencia de material (derecha) para posicionamiento en caso de sobrelongitud
- Unidad de refrigeración Green Line para menor consumo energético del armario
- Escáner de códigos de barras y cabina de protección totalmente cerrada (opcional)
- Cuatro mordazas estándar, ampliable hasta ocho; sujeción doble y otros accesorios bajo pedido
- Panel PC 21,6" (i7), portanotas, capó de insonorización, unidad de sujeción optimizada contra colisiones
Datos técnicos
- Modelo: SBZ 122/75
- Longitud máx. de mecanizado sin mecanizado frontal: 3.851 mm
- Longitud máx. de mecanizado con mecanizado frontal: 3.525 mm
- Recorrido eje X: 4.176 mm, Vmax. 120 m/min
- Recorrido eje Y: 1.040 mm, Vmax. 60 m/min
- Recorrido eje Z: 540 mm, Vmax. 30 m/min
- Dirección de mecanizado: 5 (arriba, atrás, delante, izquierda, derecha)
- Precisión de posicionamiento: ±0,1 mm
- Velocidad husillo: máx. 20.000 rpm; potencia husillo: 7 kW, S1 (refrigerado por agua)
- Alojamiento de útiles: HSK-F63; cambio de útiles: automático; posiciones: 12
- Diámetro fresa disco: 120 mm; disco de corte: 180 mm; longitud útil máx.: 150 mm
- Posicionamiento de mordazas: autónomo; mordazas: con guía lineal
- Software: eluCam; aire comprimido: > 7 bar
- Alimentación: 400 V, 3~, 50 Hz, 25 A; consumo de aire aprox. 185 l/min (con pulverización)
- Dimensiones: 7.643 mm (largo) x 2.171 mm (profundidad) x 3.000 mm (alto); peso aprox. 3.800 kg
