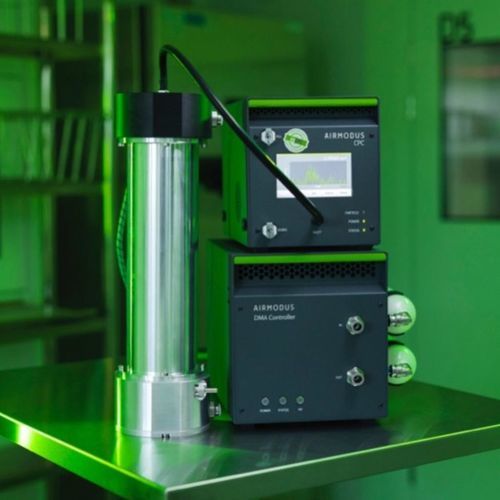

Nanogranulómetro de condensación A-SMPS

de laboratoriode mesa

Descripción general
El Airmodus A‑SMPS es un Scanning Mobility Particle Sizer que combina un DMA tipo Hauke con un detector CPC Airmodus. Mide distribuciones de número de partículas de aerosol mediante un algoritmo de inversión totalmente transparente y open‑source. El sistema permite cobertura continua (extensión sin discontinuidad con el A12 nCNC) y está diseñado para cumplir los requisitos de CEN/TS 17434; la inclusión en la whitelist ACTRIS está en trámite y se garantiza dentro del periodo de garantía.

Selección del detector CPC

• A20‑CEN bCPC: conforme a ACTRIS + CEN (10 nm nominal)
• A30‑CEN: conforme a CEN, alternativa compacta (10 nm nominal)
• A20‑UF: rango extendido hacia ~5 nm (curva en S por debajo del rango SMPS — efecto despreciable)

Características y ventajas

• Algoritmo de inversión open‑source para procesamiento de datos transparente
• Una sola columna DMA cubre 5–1000 nm (según CPC)
• Flujo de camisa en circuito cerrado — sin bomba externa para la plataforma SMPS
• Capacidad de calibración de campo de instrumentos CCN con atomizador
• Diseñado para cumplimiento CEN/TS 17434 con CPCs compatibles
• Solicitud de inclusión en whitelist ACTRIS soportada — aprobación garantizada dentro de la garantía
• Extensión continua a >1 nm con A12 nCNC
• Múltiples opciones de detectores CPC para adaptar la medición

Aplicaciones y despliegue
Adecuado para uso en laboratorio y estaciones de campo al aire libre. Combinado con el A12 nCNC, el A‑SMPS proporciona distribución continua de tamaños de partículas desde >1 nm hasta 1000 nm. Puede actuar como sistema de calibración de campo para instrumentos CCN cuando se usa con un atomizador.

Información técnica (tabla)
Rango de medida: 5–1000 nm (dependiendo del CPC); rango conforme CEN: 10–800 nm.
Concentración (calibrada): 0–100,000 #/cm³ (conteo simple); hasta 500,000 #/cm³ según CPC. Concentración total medible hasta 10^7 #/cm³.
Flujo de muestra de aerosol: 1 L/min (por defecto); otros flujos según el CPC.
Flujo de camisa: 2–15 L/min (control en circuito cerrado).
Tipo de DMA: Hauke‑type (modelo ACTRIS), operación vertical u horizontal.
Fuente HV: 5–10,000 V, ambas polaridades.
Fluido de trabajo: depende del CPC (butanol o propilenglicol).
Condiciones de muestra: Presión 70–105 kPa; HR 0–95% sin condensación.
Condiciones ambientales: Temperatura 15–35°C; Presión 70–105 kPa; HR 0–95% sin condensación.
Comunicación: Analog in/out (BNC 0–10 V), Pulse out (BNC), USB Type B.
Software: Airmodus MultiLogger One4All con algoritmo de inversión open‑source.
CPC compatibles: A20‑CEN, A30‑CEN, A20‑UF, A20‑HF, A23.
Vacío externo: No requerido para la plataforma SMPS (circuito cerrado). El CPC requiere su propio vacío.
Alimentación: Adaptador externo 100–240 VAC 50/60 Hz, max 220 W; salida 12 VDC, 21 A.
Dimensiones y peso: 465 × 350 × 465 mm (H×W×L); 24,0 kg (sistema incluyendo CPC). Versión rack 19" disponible bajo pedido.
Neutralizador: Requerido. Ni‑63 95 MBq (estándar) o X‑ray 4,9 kV (alternativa en desarrollo); se vende por separado.
Envío: Temperatura 0–40°C; HR <95% sin condensación. Enviar seco y en posición vertical.

Aprobaciones y certificaciones

• CEN/TS 17434 (con detectores A20‑CEN o A30‑CEN)
• Whitelist ACTRIS: solicitud en trámite — aprobación garantizada dentro del periodo de garantía

Especificaciones técnicas

• Producto: A‑SMPS
• Fabricante/plataforma: Airmodus
• Rango de medida: 5–1000 nm (según CPC); CEN: 10–800 nm
• Flujo de muestra: 1 L/min (por defecto)
• Flujo de camisa: 2–15 L/min (circuito cerrado)
• Concentración: hasta 10^7 #/cm³ (total); 0–100,000 #/cm³ (conteo simple)
• Tipo DMA: Hauke‑type (modelo ACTRIS)
• Rango HV: 5–10,000 V (±)
• Fluido de trabajo: butanol o propilenglicol
• Comunicación: Analog I/O, Pulse out (BNC), USB Type B
• Software: Airmodus MultiLogger One4All
• Alimentación: 100–240 VAC 50/60 Hz, max 220 W; salida 12 VDC 21 A
• Dimensiones: 465 × 350 × 465 mm; Peso: 24,0 kg (incl. CPC)
• Neutralizador: Ni‑63 95 MBq (estándar) o alternativa X‑ray (en desarrollo)
