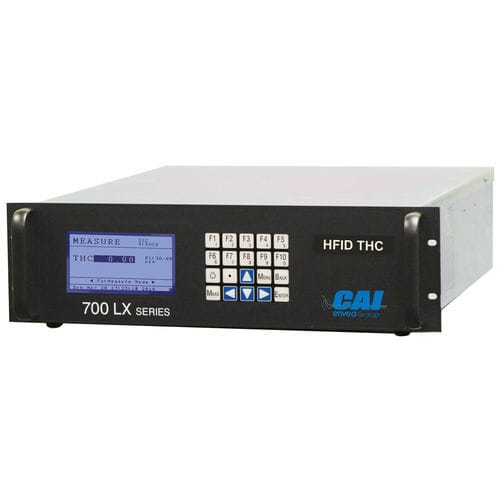

Analizador de gas 700 LX HFID

de hidrocarburo totalde procesode concentración

Resumen
El ENVEA 700 LX HFID mide de forma continua la concentración total de hidrocarburos en muestras gaseosas mediante detección por ionización de llama (FID) con un horno calefactado a 191 °C, diseñado para monitorización continua de procesos y emisiones.

Principio de funcionamiento
El analizador incorpora un horno calentado (191 °C) que alberga un quemador y una bomba de muestreo calefactada opcional. Una llama estable se mantiene con flujos regulados de aire y de hidrógeno o mezclas H2/He o N2. El gas muestreado se ioniza en la llama; un detector FID de anillo partido con dos electrodos y un amplificador electrométrico de alta impedancia y bajo ruido mide la corriente de iones proporcional a la concentración de hidrocarburos.

Características y ventajas

• Rangos de medida: 30 ppm a 30 000 ppm (escala metano) o 0–10 a 10 000 ppm (escala propano)
• Calibración automática y cambio automático de rango
• Respuesta rápida: 90 % de la escala en ~3 s
• Control electrónico del caudal y detector con estabilización de temperatura
• Corte automático de combustible/aire y diagnóstico completo
• Salidas estándar: tensión, corriente, RS-232 AK, TCP/IP MODBUS

Opciones

• Bomba de muestreo calefactada interna
• Módulo de calibración interna
• Válvulas solenoides

Principales aplicaciones

• Monitorización de la eficiencia de combustión
• Análisis de gases de proceso
• Pruebas de pilas de combustible
• Control de retroalimentación para turbinas y generadores
• Monitorización de seguridad del personal
• Emisiones de vehículos y motores

Información técnica
Detector: Detección por ionización de llama (FID)
Tiempo de respuesta: 90 % de la escala en 3 segundos
Rangos: Cuatro rangos configurables por el usuario de 0–30 a 30 000 ppm (CH4) o 0–10 a 10 000 ppm (C3H8)
Límite de detección / Resolución: 10 ppb carbono
Repetibilidad: Mejor que 0,5 % FS
Linealidad: Mejor que 1 % FS
Exactitud: Mejor que 1 % FS
Ruido: Menos de 1 % FS
Dériva cero/escala: Menos de 1 % FS por 24 h
Caudal de muestra: Normalmente 1,5–2,5 L/min
Requisitos de aire: Aire purificado <1 ppm C o aire sintético (300 cm³/min para H2/He; 400 cm³/min para H2)
Alimentación: 115/230 VAC ±10 %, 50/60 Hz, 750 W máx.
Pantalla: 3" x 5" LED LCD
Dimensiones y peso: 5¼ alto x 19 ancho x 23 profundidad (inches) / 50 lbs.

Características / Especificaciones

• Modelo: 700 LX HFID
• Principio de detección: Detección por ionización de llama (FID)
• Temperatura del horno: 191 °C
• Rangos: Configurables hasta 30 000 ppm
• Límite de detección: 10 ppb carbono
• Tiempo de respuesta: 3 s (90 % FS)
• Salidas: Tensión, corriente, RS-232 AK, TCP/IP MODBUS
• Caudal de muestra: ~1,5–2,5 L/min
• Alimentación: 115/230 VAC ±10 %, 50/60 Hz, 750 W máx.
