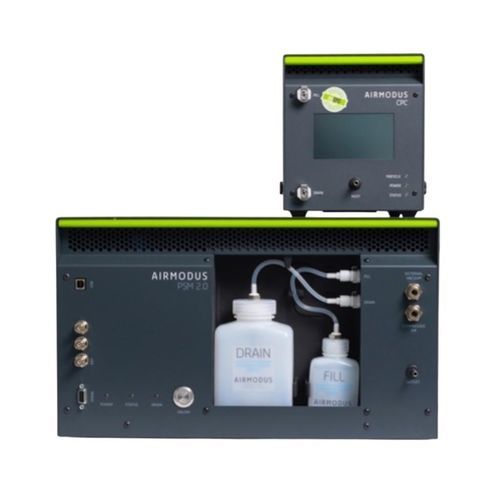

Nanogranulómetro de condensación A12 nCNC

para nanotecnologíapara la investigaciónautomático

Descripción general
El A12 nCNC es un contador de núcleos de condensación nano (sistema PSM 2.0 + CPC) diseñado para detectar partículas neutras y naturalmente cargadas desde ~1 nm. Clasifica 1–12 nm en intervalos de tamaño escaneando el flujo del saturador PSM y, al combinarse con un A-SMPS, ofrece cobertura continua de la distribución de tamaño de partículas desde >1 nm hasta 1000 nm, indicada para investigación de formación de nuevas partículas y estudios de aerosol.

Ventajas clave

• No requiere neutralizador — medición directa de partículas neutras
• Distribución de tamaño invertida en tiempo real en MultiLogger con correcciones automáticas
• Integración sin discontinuidades con A-SMPS para extensión de cobertura

Características y beneficios

• Detección sub-1 nm (diámetro de activación equivalente desde 1,19 nm)
• No requiere carga de partículas ni neutralizador
• 8 intervalos de tamaño por defecto (estándar ACTRIS), hasta 14 configurables
• Inversión en vivo y datos en tiempo real mediante MultiLogger
• Compatibilidad con whitelist ACTRIS sub-10 nm
• Rango de concentración hasta 1.000.000 #/cm³ (con detector A30 bCPC)
• Sistema automatizado de llenado y vaciado para la gestión del fluido de trabajo

Descripción del sistema
El A12 nCNC combina un Particle Size Magnifier (PSM 2.0) que utiliza Diethylene Glycol (DEG) como fluido de trabajo con un contador de partículas por condensación (CPC) (A30 bCPC por defecto, corte ~20 nm). El PSM se escanea variando el flujo del saturador para asignar los intervalos de tamaño; el CPC realiza el recuento. Combinado con un A-SMPS, el sistema proporciona distribuciones de tamaño continuas desde >1 nm hasta 1000 nm para estudios avanzados de aerosoles y NPF.

Cumplimiento y componentes del sistema

• Compatible con whitelist ACTRIS sub-10 nm
• PSM 2.0 con fluido Diethylene Glycol (DEG)
• Detector A30 bCPC (~20 nm cut-off por defecto) o A20 CPC como opción para entornos muy limpios

Descargas
Ficha técnica disponible (datasheet del producto).

Características / especificaciones técnicas

• Rango de medida: 1 – 12 nm (A12 nCNC); detector CPC independiente hasta ~1000 nm
• 50% cut-off: seleccionable (ej. diámetro de activación equivalente 1.19 – 12 nm)
• Intervalos de tamaño: 8 por defecto (ACTRIS), hasta 14 configurables
• Rango de concentración: 0 – 1.000.000 #/cm³ (con A30 bCPC)
• Flujo de muestra de aerosol: 2,5 L/min (flujo hacia el CPC: 1 L/min)
• Tiempo de respuesta: t95 < 2 s
• Fluido PSM: Diethylene Glycol (DEG, >99%)
• Fluido CPC: n-Butanol (>99%)
• Condiciones de muestra: Presión 90–105 kPa; RH 0–95% (si RH >40% diluir con aire seco vía AFC/CSI)
• Condiciones ambientales: Temperatura 15–30°C; Presión 90–105 kPa; RH 0–95%
• Vacío externo: 100–350 mbar (NTP)
• Aire comprimido externo: 1,5–2,5 bar (NTP), libre de partículas/aceite/agua, punto de rocío <0°C
• Comunicaciones (PSM): RS-232, USB Type-B, salida analógica (BNC, 0–10 V)
• Comunicaciones (CPC): RS-232, USB, Ethernet RJ45, salida analógica, salida de pulso
• Software: MultiLogger (control en tiempo real, registro de datos, inversión en vivo); AirmodusAnalyze para análisis avanzado
• PSM 2.0 dimensiones/peso: 290 × 450 × 465 mm (H × A × L), 17,0 kg
• A30 CPC dimensiones/peso: 190 × 170 × 250 mm, 4,9 kg
• Sistema total: ~21,9 kg; potencia máxima ~380 W (PSM ~280 W + CPC ~100 W)
• Condiciones de envío: Temperatura 0–40°C; RH <95% sin condensación. Envíe seco y en posición vertical.
• Notas: Detector CPC (A30 bCPC o A20 CPC) normalmente entregado con corte ~20 nm; solo n-Butanol (variantes PG no soportadas); no se recomienda secador Nafion para <12 nm (pérdidas por difusión).
