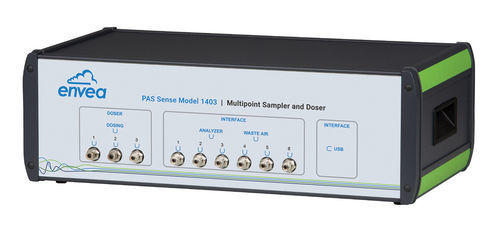

Muestreador de aire de acero inoxidable PAS Sense 1403

Resumen
El ENVEA PAS Sense 1403 es un muestreador multipunto y dosificador de gas trazador que se conecta por USB al monitor fotoacústico PAS Sense 1512 para permitir monitorización remota del aire y estudios de ventilación. Recoge muestras de hasta seis ubicaciones dentro de 50 m y suministra gas trazador a hasta tres ubicaciones para análisis de renovación de aire. Las rutinas de calibración automática y autocomprobación facilitan la verificación y garantizan un funcionamiento fiable.

Características y ventajas

• Control remoto completo desde PC con software 7650 (Basic) o 7651 (Advanced)
• Cálculo automático del volumen de gas trazador entregado a los puntos de dosificación
• Sistema de dosificación calibrado de fábrica
• Función de autocomprobación y diagnósticos integrados
• Sistema neumático en acero inoxidable AISI-316 y tubos PTFE para minimizar la absorción de gas

Aplicaciones principales

• Muestreo multipunto de aire (hasta 6 puntos) y envío de muestras a un monitor fotoacústico PAS Sense 1512
• Suministro de gas trazador a hasta 3 puntos para mediciones de ventilación e intercambio de aire

Información técnica
Sistema de muestreo
Los valores a continuación asumen tubo de 50 m y diámetro interior 3 mm. Rendimiento de la bomba (muestreo): presión de aspiración en funcionamiento 20 kPa; caudal volumétrico 15 ml/s; velocidad de transporte de muestra ≈ 2 m/s. La válvula de tres vías dirige las muestras hacia la salida de escape o hacia el 1512 conectado. Presión mínima con vías obstruidas: 40 kPa.

Sistema de dosificación
Datos basados en el uso de SF6 o R134a como gas trazador y tubo de nylon 50 m × 3 mm ID. Rendimiento de la bomba (dosificación): presión mínima de trabajo 10 kPa; caudal de aire suplementario por canal de dosificación 4 ml/s. Suministro de gas trazador: desde cilindro presurizado; presión de suministro 300 kPa ±10 % (absoluto).

Regulador de caudal másico
La entrega del gas trazador se controla mediante un regulador de caudal másico. A 300 kPa abs: SF6 ≈ 1,4–17,5 ml/s; R134a ≈ 1,5–18,5 ml/s. Tiempo máximo para suministrar una dosis a 50 m a través de tubería estándar: ~1 minuto. Precisión del cálculo de dosis: ±2 %.

Alimentación eléctrica
100–240 V AC, 50–60 Hz; consumo: 0,9 A.

Dimensiones y peso
155 x 445 x 260 mm; Peso: 10 kg.

Homologaciones y certificaciones
Conformidad: Marcado CE (Directivas EMC y Baja Tensión); EN 61010-1 (3.ª ed., 2010); EN 61326-1:2013. Condiciones ambientales según IEC 61010-1: altitud ≤ 2000 m; temperatura de operación 5 °C a 40 °C; almacenamiento −25 °C a 55 °C; HR máx. 80 % hasta 31 °C, disminuyendo linealmente a 50 % a 40 °C; grado de contaminación 2; categoría de sobretensión II; uso en interiores.

Especificaciones técnicas

• Modelo: PAS Sense 1403
• Fabricante: ENVEA
• Conexión: USB a PAS Sense 1512
• Puntos de muestreo: hasta 6 (con tubería 50 m)
• Canales de dosificación: hasta 3
• Tubería sugerida: 50 m, Ø int. 3 mm
• Neumática: AISI-316, PTFE
• Bomba muestreo: aspiración 20 kPa; caudal 15 ml/s; transporte ≈ 2 m/s; presión mínima/oclusión: 40 kPa
• Bomba dosificación: presión min 10 kPa; caudal suplementario por canal 4 ml/s
• Presión gas trazador: 300 kPa ±10 % abs
• Rangos regulador (300 kPa): SF6 ≈ 1,4–17,5 ml/s; R134a ≈ 1,5–18,5 ml/s
• Precisión dosis: ±2 %
• Tiempo máximo entrega sobre 50 m: ~1 minuto
• Alimentación: 100–240 V AC, 50–60 Hz, 0,9 A
• Dimensiones: 155 x 445 x 260 mm
• Peso: 10 kg
• Certificaciones: CE, EN 61010-1, EN 61326-1
