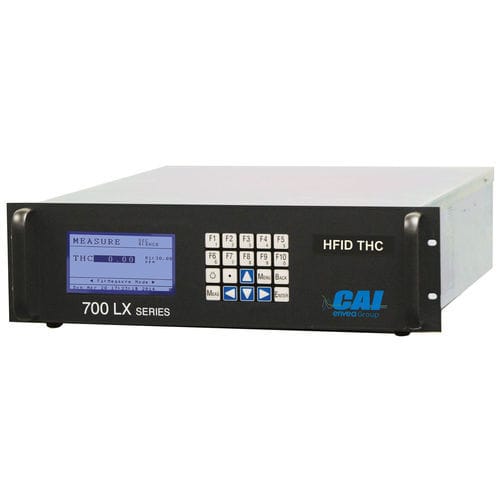

Analizador de metano 700 LX MHFID

de hidrocarburo totalde procesode concentración

Resumen El ENVEA 700 LX MHFID es un analizador continuo por detección por ionización de llama (FID) para la medición de metano o hidrocarburos totales (THC) en muestras gaseosas. Incorpora un horno calefactado (191 °C), quemador y bomba de muestreo calefactada opcional, proporcionando mediciones rápidas, sensibles y estables para control de procesos y monitorización industrial.

Principio de funcionamiento Una llama controlada, alimentada por aire e hidrógeno (o mezcla de hidrógeno), ioniza la muestra. Los iones resultantes se recogen entre dos electrodos y la corriente iónica medida es directamente proporcional a la concentración de hidrocarburos. El horno calefactado evita la condensación y estabiliza la respuesta a temperaturas de muestra hasta 191 °C.

Características y ventajas

• Medición seleccionable: solo metano o hidrocarburos totales (THC)
• Sensibilidad desde ≈30 ppm hasta 3 % de la escala completa como metano
• Cuatro rangos configurables por el usuario (ej. 0–30 a 0–30 000 ppm como CH4)
• Respuesta rápida: 90 % de la escala completa en ~3 s
• Autocalibración y cambio automático de rango
• Control electrónico de caudal y detector estabilizado en temperatura
• Corte automático de combustible/aire y diagnóstico completo
• Salidas estándar: Tensión, Corriente, RS-232 (protocolo AK), TCP/IP (MODBUS y protocolo AK)

Opciones

• Bomba de muestreo calefactada interna
• Válvulas solenoide internas
• Guías para montaje en rack de 19 pulgadas

Principales aplicaciones

• Monitorización de eficiencia de combustión
• Análisis y control de gas de proceso
• Ensayos y análisis de pilas de combustible
• Control de retroalimentación para turbinas/generadores
• Seguridad del personal y detección de fugas
• Monitorización de emisiones industriales y de vehículos

Especificaciones técnicas

• Modelo: ENVEA 700 LX MHFID
• Detector: Detección por ionización de llama (FID)
• Tiempo de respuesta: 90 % de la escala completa en ~3 s
• Rangos: 4 rangos configurables (typ. 0–30 a 0–30 000 ppm CH4; 0–10 a 0–10 000 ppm C3H8)
• Resolución / Límite de detección: 10 ppb C
• Repetibilidad: <0,5 % FS
• Linealidad / Exactitud: <1 % FS
• Ruido: <1 % FS
• Dériva cero/escala: <1 % FS por 24 h
• Caudal de muestra: típ. 1,5–2,5 L/min
• Aire requerido: aire purificado <1 ppm C o aire sintético (300 cc/min para H2/He; 400 cc/min para H2)
• Presión entrada aire: 25 psig
• Salidas: Tensión, Corriente, RS-232 AK, TCP/IP MODBUS & protocolo AK
• Pantalla: 3" x 5" LED/LCD
• Temp. muestra/horno: hasta 191 °C (sin condensación)
• Ambiente: 5 °C a 40 °C, <90 % HR (sin condensación)
• Tiempo de calentamiento: ~1 h
• Racores: Tubo 1/4"
• Alimentación: 115/230 VAC (±10 %), 50/60 Hz, máx. 750 W
• Dimensiones & peso: 5¼ H x 19 W x 23 D (pulgadas) / aprox. 50 lbs

Certificaciones y descargas Marcado CE y ETL listado (cumple UL 61010-1 / certificado CAN/CSA C22.2 No. 61010-1). Catálogo CEMS (PDF) disponible en descargas del producto.
