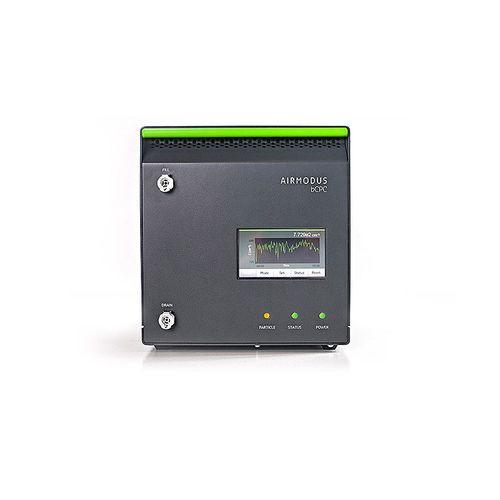

Contador de partículas para líquido A20-UF bCPC

digitalde condensaciónEthernet

Descripción
El A20-UF bCPC es un contador de partículas por condensación para partículas ultrafinas, capaz de detectar aerosoles hasta 3 nm. Está incluido en la ACTRIS UF whitelist y es apto para mediciones que requieran conteo total de ultrafinas a 3 nm.

Funcionamiento
Los CPCs detectan y cuentan partículas ultrafinas haciendo crecer nanopartículas en un sistema saturador–condensador hasta tamaños detectables ópticamente. El A20-UF puede operar en configuraciones dualCPC y como CPC detector en sistemas PSM. La adquisición de datos se realiza con Airmodus MultiLogger con soporte nativo del formato ACTRIS.

Cumplimiento

• ACTRIS UF whitelist
• EN 16976:2024
• Compatible con dualCPC

Conteo individual y calibración
Los algoritmos de calibración son completamente transparentes y están publicados. La curva de eficiencia de detección está disponible para calibraciones trazables. Los algoritmos admiten conteo individual y proporcionan metadatos de calibración para trazabilidad.

Características y ventajas

• Corte 3 nm (Dp50% ~2.8–3.8 nm)
• Algoritmo de calibración totalmente abierto
• Baja tasa de falsos conteos y bajo ruido
• Diagnósticos avanzados de señal y sistema
• Compatible con dualCPC
• Sistema de entrada BlockSafe

Aplicaciones
Adecuado para estaciones afiliadas ACTRIS, investigación atmosférica y de aerosoles, monitorización de salas limpias y mediciones de laboratorio que requieran conteo de partículas ultrafinas hasta 3 nm.

Información técnica
Rango de tamaño de partículas: 3 nm – 2,5 µm (butanol)*
Corte (Dp50%): 2.8–3.8 nm (partículas de plata); Dp90% < 10 nm
Rango de concentración: 0 – 150.000 #/cm³ (conteo individual)**
Flujo de entrada de aerosol: nominal 1,05 lpm ±5%
Flujo de muestreo: nominal 1,05 lpm (flujo total a través de la óptica)
Tiempo de respuesta: t95 < 1,15 s
Falsos conteos: < 0,001 #/cm³
Fluido de trabajo: n-Butanol (>99,5%)
Condiciones de muestra: Presión 75–105 kPa; Punto de rocío < 10°C***
Condiciones ambientales: Temperatura 15–35°C; Presión 75–105 kPa; HR 0–95%
Comunicación: Salida analógica (BNC, 0–10 V), salida de pulso (BNC), RS-232, Ethernet RJ45, USB-B
Diagnósticos: Flujo, temperaturas saturador/condensador/óptica, nivel de líquido, presión de boquilla, presión de orificio crítico, corriente láser, calidad de pulso
Conexiones: Entrada 1/4" tubo inox; vacío externo 1/4" tubo inox (bomba integrada bajo pedido)
Software: Airmodus MultiLogger (Windows 10+)
Vacío externo: 100–400 mbar a NTP (o <40% de la presión de entrada)
Alimentación: Adaptador externo 100–240 VAC 50/60 Hz, máx. 160 W; régimen 100 W; salida 12 VDC 11,5 A
Dimensiones y peso: 260 × 230 × 400 mm (H × W × D), 8,5 kg
Transporte: Temperatura 0–40°C; HR <95% sin condensación; enviar en posición vertical.
* Corte expresado en diámetro equivalente de movilidad (partículas de plata). La variante PG alcanza ~4 nm.
** Rango calibrado.
*** Punto de rocío < 10°C (más estricto que la variante CEN). Se recomienda secador de aerosoles para configuraciones ACTRIS.

Características / Especificaciones técnicas

• Modelo: A20-UF bCPC
• Límite de detección: hasta 3 nm (Dp50% ~2.8–3.8 nm)
• Rango de tamaño medido: 3 nm – 2,5 µm (butanol)
• Rango de concentración: hasta 150.000 #/cm³ (conteo individual)
• Flujo nominal: 1,05 lpm (entrada y muestra)
• Tiempo de respuesta t95: < 1,15 s
• Falsos conteos: < 0,001 #/cm³
• Fluido de trabajo: n-Butanol (>99,5%)
• Comunicaciones: analógico 0–10 V, salida de pulso, RS-232, Ethernet, USB-B
• Diagnósticos: diagnósticos internos completos
• Alimentación: adaptador 100–240 VAC, régimen 100 W (salida 12 VDC 11,5 A)
• Dimensiones/peso: 260 × 230 × 400 mm, 8,5 kg
• Normas: ACTRIS UF whitelist, EN 16976:2024, compatible dualCPC
