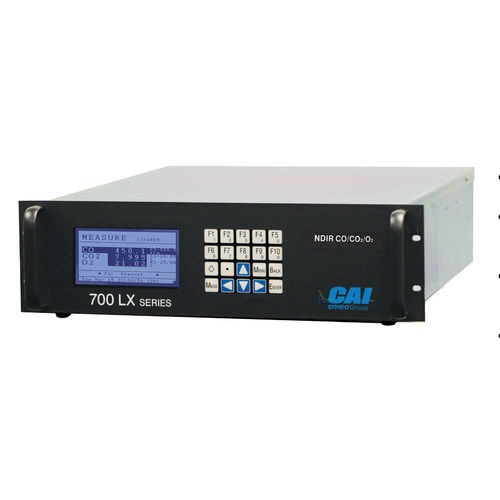

Analizador de gas 700 LX

de procesode concentraciónde absorción infrarroja

Descripción
El analizador ENVEA 700 LX NDIR realiza mediciones basadas en las características de absorción infrarroja de los gases. Emplea un haz infrarrojo modulado y un detector microfluido de dos cámaras para ofrecer resultados de concentración estables y reproducibles; el oxígeno se mide mediante tecnología paramagnética o celdas de combustible.

Principio de medida
Un haz IR modulado atraviesa una celda de muestreo donde parte de la energía es absorbida por el gas objetivo. El haz atenuado entra en un detector microfluido de dos cámaras lleno con el gas de interés; la diferencia de presión entre las cámaras genera un pequeño flujo detectado por un sensor de microflujo y convertido en señal de salida. El O₂ se determina con sensores paramagnéticos o de pila de combustible y se muestra en porcentaje.

Características y ventajas

• Medición IR desde niveles bajos en ppm hasta 100 % de la escala; O₂ de 0–1 % (paramagnético) hasta 0–100 %
• Capacidad multicomponente: hasta tres canales IR o dos canales IR más O₂
• Calibración automática y selección automática de rango
• Respuesta rápida con compensación de temperatura y presión
• Sistema operativo robusto basado en Linux
• Control y supervisión remotos vía RS‑232, TCP/IP o entradas digitales
• Diagnósticos completos y salidas estándar (tensión, corriente, RS‑232 AK, TCP/IP, MODBUS o protocolos AK)

Opciones

• Bomba de muestreo interna
• Control del caudal de muestreo
• Múltiples corrientes de muestreo
• Guias para montaje en rack de 19"

Principales aplicaciones

• Eficiencia de combustión
• Análisis de gases de proceso
• Análisis de pilas de combustible
• Control de retroalimentación de turbinas y generadores
• Seguridad del personal
• Emisiones de vehículos

Homologaciones y conformidad

• Cumple con UL 61010-1 (certificado CAN/CSA C22.2 n.º 61010.1)
• Cumple con la normativa U.S. EPA 40 CFR PART 1065
• Cumple con la norma ECE R49-06

Características / Especificaciones técnicas

• Gases medidos: CO, CO₂, CH₄, SO₂, NO (NO disponible con convertidor NOx externo) y O₂
• Rangos O₂: 0–1 % (paramagnético) hasta 0–100 % FS; cuatro rangos configurables
• Método IR: Infrarrojo no dispersivo (NDIR)
• Tipo de detector: Microfluido (dos cámaras)
• Relación de rangos NDIR: 10:1
• Resolución: normalmente 0,1 % FS
• Repetibilidad: < 0,5 % FS
• Linealidad: < 1,0 % FS (rangos calibrados en fábrica)
• Exactitud / Precisión: típicamente < 1 % FS
• Ruido: < 1 % FS
• Desviación cero/escala: < 1 % FS por 24 h
• Ajuste cero/escala: vía panel frontal, TCP/IP, RS‑232 o entrada digital
• Caudal de muestra: 0,5–2,0 L/min
• Temperatura de muestra: hasta 50 °C (sin condensación)
• Temperatura ambiente: 5–40 °C
• Dimensiones (Al×An×Pr): 134 × 483 × 584 mm
• Peso: 13,6–20 kg (según configuración)
