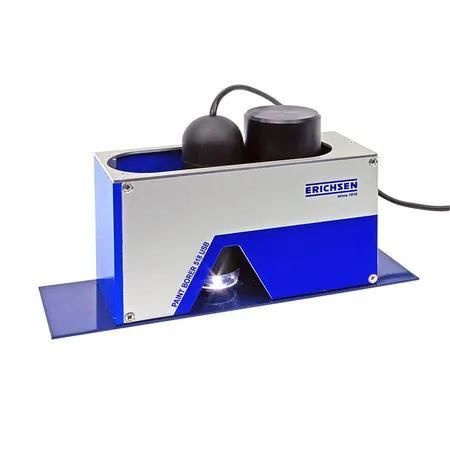

Medidor de espesores de revestimiento PAINT BORER 518 USB

de pinturaportátilóptico

Resumen
El PAINT BORER 518 USB es un medidor de espesor de recubrimiento portátil que opera mediante el método normalizado de corte en cuña. Integra un microscopio digital 50x de alta resolución con iluminación regulable y un sensor CMOS de 2 MP. La conexión USB a PC/portátil/tablet con WINDOWS y el software incluido permiten la captura, medición y documentación digital directamente sobre la muestra.

Diseño
El equipo presenta una carcasa compacta y resistente que incorpora el dispositivo de perforación, el microscopio digital, la iluminación de la muestra y la batería. Un carro deslizante horizontal alberga el taladro y el microscopio, por lo que no es necesario reposicionar el instrumento tras el perforado. El taladro está montado sobre muelle y se activa automáticamente al presionar. Brocas de carburo intercambiables con ángulos de corte definidos cubren tres rangos de medida estándar. La iluminación ofrece modos continuo o pulsado con tres niveles de intensidad. Alimentación mediante batería recargable de 9 V; posible funcionamiento a red con el adaptador incluido.

Funcionamiento

• Marcar el punto de ensayo con un rotulador de contraste y colocar el instrumento sobre la muestra
• Posicionar el taladro sobre la marca y descender para taladrar la capa hasta el sustrato
• Deslizar el microscopio sobre el agujero y encender la iluminación para visualizar el corte
• Usar la pantalla del PC y el cursor para marcar el centro del agujero y las líneas de transición visibles para la medición

El software incluido calcula los espesores a partir del ángulo de perforación (función tangencial), admite análisis multicapa y compensa agujeros elipsoides en geometrías unidimensionalmente curvas. La visualización puede ser B/N o en falsos colores para mejorar el contraste. Es posible guardar registros completos de medida (datos + imagen) para evitar pérdidas de información.

Software y conectividad
Interfaz USB 2.0 / 3.0. Formato de imagen: PNG. Idiomas OSD: alemán, inglés. Compatible con Windows XP / Vista / 7 / 8 / 10 / 11. El software estándar incluye fórmulas de cálculo, función tangencial, opciones de visualización y registro de datos/imágenes.

Alcance de suministro

• Medidor de espesor PAINT BORER 518 USB
• Broca nº 5 para espesores hasta 300 μm (factor de escala 3 μm/punto de escala / ángulo de corte 8,5°)
• 2 rotuladores (negro/plata)
• Destornillador
• Batería recargable (9 V)
• Fuente de alimentación (100 - 240 VAC, 47 - 63 Hz)
• Software (pendrive USB)
• Cable USB
• Patrón de calibración
• Maletín de plástico
• Instrucciones de uso

Normas

• EN ISO 19399
• ISO 2808
• ASTM D 4138
• ASTM D 5796

Especificaciones técnicas

• Accionamiento: Eléctrico
• DT / NDT: DT
• Sustrato: Cualquiera
• Dimensiones (L x An x Al): 155 mm x 55 mm x 110 mm
• Peso neto: aprox. 850 g
• Sensor de imagen: 2 MegaPixels (interpolado a 5 M)
• Fuente de luz: 8 LED blancas, ajustables
• Idiomas OSD: Alemán, Inglés
• Interfaz PC: USB 2.0 o 3.0
• Formato de imagen: PNG
• Espesor de capa: hasta 2000 µm
• Sistemas operativos: Windows XP / Vista / 7 / 8 / 10 / 11
• Aumento: 50x
• Capacidad multicapa: Sí
• Fuentes de alimentación alternativas: batería recargable 9 V o adaptador de corriente (100 - 240 VAC → 18 VDC / 0,8 A)
