Medidor de espesores de materiales plásticos WedgeSoft X

de materialesde revestimientopara estructura de hormigón

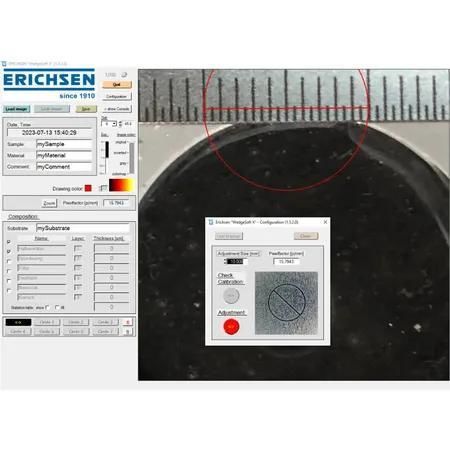

WedgeSoft X es una solución de software para la medición mecánico-óptica del espesor de recubrimientos. Importa imágenes capturadas por separado (microscopio digital, smartphone o tableta) y determina espesores de capa de hasta 6000 µm. Se suministra con un dongle de seguridad para la activación y admite mediciones multicapa (hasta 6 capas).


Flujo de medición

El software se ejecuta mediante un dongle de seguridad y se activa conectando el dongle al equipo.

Las imágenes destinadas a la medición deben proporcionar un factor de escala de la cámara como variable de verificación (el software ofrece una entrada opcional) o incluir una escala colocada junto al orificio (p. ej., una regla de acero calibrada).

Las líneas de contraste se posicionan con el cursor en la transición entre sustrato y recubrimiento y en el borde superior del recubrimiento.

Tras introducir el ángulo de corte en cuña, el software calcula automáticamente el espesor de la capa.

Se pueden marcar y medir varias capas simultáneamente (hasta 6).

Contenido del suministro

Software WedgeSoft X

Dongle de seguridad

Notas

La broca especial TCG no está incluida en el suministro.

Características / especificaciones técnicas

Número de pedido: 03350331

Espesor máximo medible del recubrimiento: hasta 6000 µm

Medición multicapa: hasta 6 capas simultáneamente

Activación: dongle de seguridad (incluido)

Fuentes de imagen compatibles: microscopio digital, smartphone, tableta (importación de imágenes capturadas por separado)

Verificación de escala: entrada del factor de escala de la cámara o escala física colocada junto al orificio (p. ej., regla de acero calibrada)

Método de medición: colocación manual de líneas de contraste y cálculo automático del espesor tras introducir el ángulo de corte en cuña

Broca especial TCG: no incluida (disponible como accesorio)
