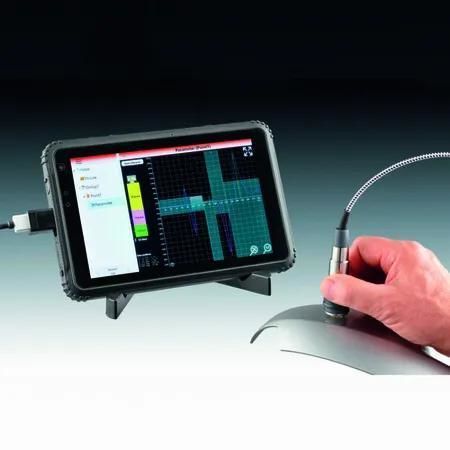

Medidor de espesores de materiales plásticos QuintSonic T

de metalde vidriode revestimiento

Resumen breve del producto
Medición ultrasónica no destructiva de hasta ocho capas de recubrimiento. Instrumento portátil con procesamiento SIDSP® de 32 bits, pantalla A-scan de 8", carcasa robusta (IP67, MIL‑STD 810 G) y vidrio Gorilla®. Rango de medición hasta 6900 µm.

Descripción
QuintSonic T mide hasta ocho recubrimientos en una sola operación. Puede medir recubrimientos poliméricos (pinturas, barnices, plásticos) así como recubrimientos de vidrio, cerámica o metal sobre prácticamente cualquier sustrato. Preciso y fácil de manejar, QuintSonic T admite sistemas de recubrimiento típicos como:

• Lacas sobre plástico
• Plástico sobre madera
• Vidrio sobre metal
• y muchos más

Con una pantalla generosa de 8 pulgadas, QuintSonic muestra los resultados de la medición junto con la representación del curso de la señal ultrasónica (A-scan). Los parámetros de ajuste de la señal se muestran simultáneamente y pueden adaptarse a la medición actual para ahorrar tiempo. El ajuste posterior de parámetros es posible mediante la opción de memoria de A-scans.
QuintSonic T ofrece manejo sencillo mediante pantalla táctil y guía de usuario intuitiva. El programa de medición proporciona una estructura clara de datos con generación de informes de prueba integrada.
QuintSonic T también es adecuado para entornos exigentes gracias a IP67, MIL‑STD 810 G y el vidrio Gorilla® extremadamente resistente.

Finalidad y aplicación
Medición no destructiva de:

• Barniz, plásticos, vidrio, esmalte y otros recubrimientos sobre madera, plásticos, vidrio, metal y cerámica
• Recubrimientos metálicos sobre plásticos, cerámica y madera
• Hasta 8 recubrimientos en una sola operación

También adecuado para medición de espesor de pared.

Principios de medición
Reflexión ultrasónica (DIN EN ISO 2808, método 10)

Características

• Evaluación rápida y alta precisión gracias al procesamiento digital de señal de 32 bits integrado en el sensor (SIDSP®)
• Más de 40 valores de medida por minuto: colocar, esperar 1 segundo, listo
• Área de medida de solo 5 mm que permite mediciones en piezas pequeñas y curvas (área de contacto 11 mm Ø)

Contenido del suministro

• Sensor QuintSonic SIDSP®
• Cable del sensor SIDSP®
• Tableta industrial con software de evaluación
• Soporte para tableta
• Manual de instrucciones (DE/EN)
• 1 botella de gel de acoplamiento, 100 ml
• 1 botella Aqua dest (acoplante), 100 ml
• Patrón monocapa para verificación
• Maletín de transporte de plástico

Datos técnicos

• DT / NDT: NDT
• Precisión: ± (1 µm / 0,04 mils + 1 %) de la lectura tras calibración con patrón de corte transversal
• Sustrato: Todos
• Resolución: 0,1 µm / 0,004 mils
• Calibración: Calibración de velocidad del sonido para hasta ocho capas
• Espesor de capa: hasta 6900 µm

Datos técnicos adicionales

• Rango de medición: máx. 6900 µm (rangos ajustables: 400 µm, 900 µm, 1900 µm, 3900 µm a 2375 m/s para todas las capas)
• Temperatura de almacenamiento: -10..+50°C
• Temperatura de funcionamiento: +5..+50°C
• Portátil / Estacionario: Portátil
• Espesor mínimo de capa: aprox. 10 µm (dependiendo de la velocidad del sonido en el material)
• Capacidad multicapas: Sí
• Área mínima para medición: 5 mm Ø (área de contacto 11 mm Ø)

Características / especificaciones técnicas

• Modelo: QuintSonic T
• Número de pedido: 05210351
• Espesor máximo medible: 6900 µm
• Hasta 8 recubrimientos en una sola operación
• Pantalla: 8" con visualización A-scan y visualización de parámetros
• Procesamiento de señal: SIDSP® (32-bit integrado en el sensor)
• Resolución: 0,1 µm / 0,004 mils
• Precisión: ± (1 µm / 0,04 mils + 1 %) (cuando está calibrado con patrón de corte transversal)
• Área de medición: 5 mm Ø (área de contacto 11 mm Ø)
• Protección / robustez: IP67, MIL‑STD 810 G, vidrio Gorilla®
• Incluye: sensor, cable sensor, tableta industrial con software, soporte, manual, gel de acoplamiento (100 ml), Aqua dest (100 ml), patrón monocapa, maletín
