Medidor de espesores de película húmeda Model 333

de revestimientode pinturade bolsillo

El calibrador de espesor de película húmeda Modelo 333 es un instrumento mecánico para verificar recubrimientos recién aplicados, determinar el espesor de película húmeda y estimar el espesor de película seca resultante. Es portátil, fácil de usar y está disponible en diferentes rangos de medida.


Ventajas
Portátil y sencillo de manejar, apto para su uso por personal no especializado.
Diseño mecánico de lectura directa para inspecciones rápidas in situ.
Las mediciones pueden realizarse sobre cualquier sustrato (vidrio, madera, metal o plástico).
Costo inferior al de muchos sistemas alternativos.




Aplicación
Apto para todas las superficies planas y ligeras curvaturas, siempre que el instrumento pueda aplicarse en paralelo al eje de curvatura.


Principio de ensayo
La lámina medidora en forma de peine tiene dientes terminales de igual longitud y dientes intermedios a distancias progresivamente crecientes respecto al sustrato. Los dientes 6 a 11 penetran el recubrimiento mientras que los dientes 2 a 5 no tocan el material. El resultado de la medición es el valor medio entre el diente 5 y el diente 6.


Concepción y funcionamiento

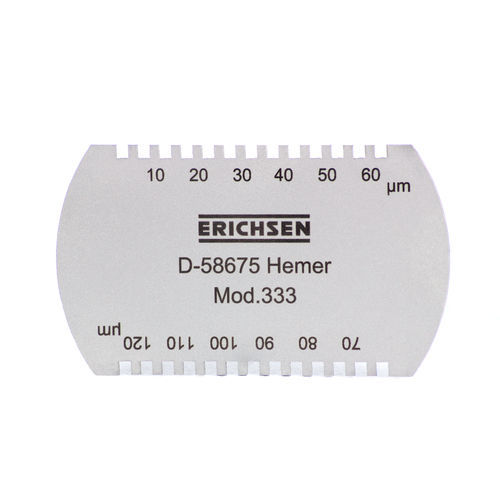

La lámina medidora rectangular está fabricada en placa de acero inoxidable pulido con dientes en dos caras mecanizados a distancias decrecientes respecto al sustrato; cifras grabadas indican la distancia en µm respecto al material base. El instrumento está disponible en tres rangos de medida y se suministra en una funda de cuero sintético.


Procedimiento de medición
Seleccione la lámina correspondiente al rango previsto y colóquela perpendicularmente sobre la superficie de ensayo. Con ligera presión, efectúe un breve movimiento de peinado y levante el instrumento en vertical. Lea el espesor de película húmeda en la posición de la escala donde el primer diente presenta trazas de material de recubrimiento.


Normas
ISO 2808
BS 3900 : C5


Características / especificaciones técnicas

DT / NDT: DT

Sustrato: Cualquiera

Película: húmeda

Espesor de capa: 0 - 120 µm (333/I) / 0 - 600 µm (333/II) / 0 - 1200 µm (333/III)

Principio de medida: instrumento en forma de peine; resultado valor medio entre el diente 5 y el diente 6

Material: placa de acero inoxidable pulido

Suministro: suministrado en una funda de cuero sintético
