Medidor de espesores de materiales PAINTXPLORER 548

de revestimientobenchtopóptico

Descripción general

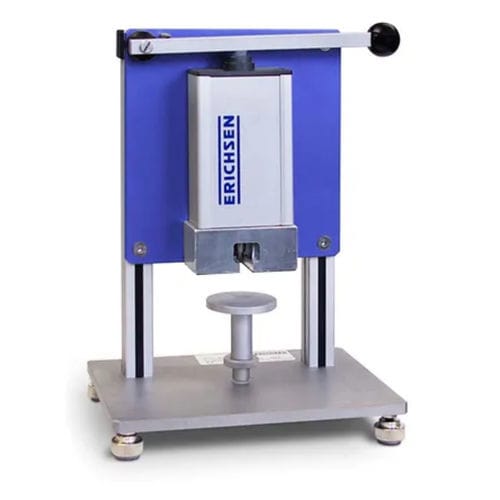

El PAINTXPLORER 548 es un equipo mecánico-óptico para la medida del espesor de recubrimientos diseñado para ampliar el rango de aplicación del PAINT BORER 518 MC/518 USB. Está pensado para perforaciones delicadas en sustratos rígidos o frágiles y permite medir capas hasta 2000 µm. Se trata de una unidad compacta de sobremesa para laboratorio con un cojinete de eje rotativo/ deslizante de alta precisión mejorado para reducir el desprendimiento de las aristas de corte. El microscopio de medida se suministra por separado, manteniendo la unidad de perforación compacta y apta para uso manual y también compatible con el soporte incluido.

Descripción general ampliada
El PAINTXPLORER 548 emplea el procedimiento normalizado de corte en cuña combinado con perforación para determinar el espesor del recubrimiento. Fue desarrollado para minimizar las limitaciones al perforar materiales frágiles y para obtener una separación nítida de las capas incluso si existe una ligera excentricidad del taladro o del eje central. La unidad puede utilizarse a mano o montada en el soporte suministrado; su movilidad está limitada a la longitud del cable de alimentación y está prevista para uso en laboratorio.

Funcionamiento

• Aplique una marca de contraste sobre el recubrimiento.
• Coloque el instrumento sobre la muestra y sitúe el taladro directamente encima del punto de prueba. Si se utiliza el soporte, posicione el punto de prueba bajo el taladro y fije la muestra girando la placa de presión.
• Perfore la capa hasta el sustrato.
• Realice la medición con un microscopio teniendo en cuenta el factor de escala.

Contenido del suministro

• Equipo de medida de espesor PAINTXPLORER 548
• Soporte de perforación
• Broca n.º 5 para espesores de película hasta 300 µm (factor de escala 3 µm/div; ángulo de corte 8,5°)
• 2 rotuladores de fieltro (negro / plateado)
• Destornillador
• Herramienta para cambio de brocas
• Fuente de alimentación (100 - 240 VAC, 47 - 63 Hz)
• Maletín de plástico
• Instrucciones de uso

Normas

• EN ISO 19399
• ISO 2808
• ASTM D 4138
• ASTM D 5796

Datos técnicos

• Accionamiento: Eléctrico
• DT / NDT: DT
• Substrato: Cualquiera
• Espesor de capa: hasta 2000 µm
• Capacidad multicapa: Sí
• Dimensiones unidad de perforación: 145 mm x 70 mm x 40 mm (H x A x P)
• Peso neto unidad de perforación: aprox. 600 g
• Dimensiones soporte de perforación: 280 mm x 190 mm x 120 mm (H x A x P)
• Peso neto soporte: aprox. 3,2 kg
• Microscopio de medida (456-50) dimensiones: 105 mm x 130 mm x 40 mm (H x A x P)
• Microscopio de medida (456-50) peso neto: aprox. 150 g
• Microscopio de medida (456-50) alimentación: pila 9V (6LR61)
• Microscopio de medida (456-50) división de escala: 20 µm
• Microscopio de medida (456-50) rango de medición: 2 mm
• Suministro unidad de perforación (transformador): 100 - 240 VAC, 47 - 63 Hz → 18 VDC / 0,8 A
• Velocidad de giro de la broca: aprox. 500 rpm
• Factor de aumento del microscopio: 50x

Características / especificaciones técnicas

• Modelo: PAINTXPLORER 548
• Función: Medición mecánico/óptica del espesor de recubrimientos mediante corte en cuña y perforación
• Espesor máximo medible: hasta 2000 µm
• Adecuado para: capas múltiples y cualquier sustrato
• Accionamiento: Eléctrico (unidad de perforación)
• Velocidad de perforación: aprox. 500 rpm
• Microscopio de medida (opcional): tipo 456-50, aumento 50x, división de escala 20 µm, rango 2 mm, pila 9V
• Dimensiones unidad de perforación: 145 x 70 x 40 mm (H x A x P); peso neto aprox. 600 g
• Dimensiones soporte: 280 x 190 x 120 mm (H x A x P); peso neto aprox. 3,2 kg
• Alimentación (transformador): 100 - 240 VAC, 47 - 63 Hz → 18 VDC / 0,8 A
