Medidor de espesores de película húmeda Model 433

de revestimientode bolsillopeine para película húmeda

El medidor de espesor de película húmeda Modelo 433 es un instrumento manual y mecánico de tipo peine para medir rápidamente espesores de película húmeda hasta 1500 µm, permitiendo actuaciones correctivas inmediatas sobre recubrimientos recién aplicados y la estimación del espesor de película seca resultante.

Resumen
El espesor de película condiciona el aspecto, las propiedades protectoras y la durabilidad de los recubrimientos. Películas demasiado finas reducen la protección y el poder cubriente; demasiado gruesas incrementan el coste de material y pueden afectar al secado. Un medidor mecánico de película húmeda permite verificaciones rápidas in situ para asegurar uniformidad y cumplimiento de especificaciones.

Ventajas

• Portátil, manejable y fácil de usar, apto para operarios y personal de control.
• Principio completamente mecánico para uso fiable en diversos sustratos; lectura directa en la lámina graduada.
• Solución económica en comparación con sistemas electrónicos u ópticos.

Aplicación
Diseñado para verificaciones rápidas de recubrimientos aplicados recientemente en cualquier sustrato (vidrio, madera, metal, plástico) para calcular o verificar el espesor de película seca esperado y permitir acciones correctivas inmediatas en producción o mantenimiento.

Principio de ensayo

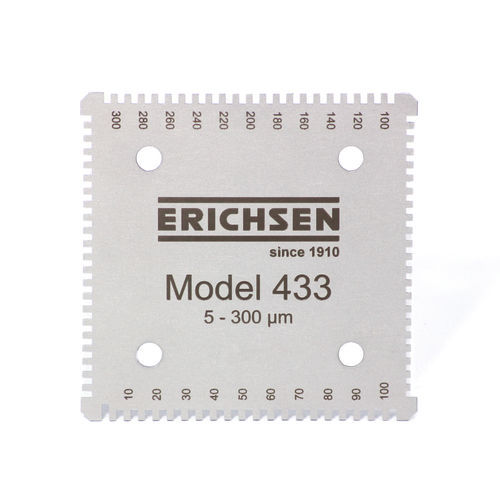

La hoja de medida cuadrada de acero inoxidable presenta dientes fresados en todos los lados a distancias crecientes respecto al sustrato; cifras grabadas indican la distancia en µm. Tras colocar la hoja sobre la superficie pintada y realizar un breve movimiento de peinado, el espesor húmedo se lee en el primer diente humedecido.

Rango de medida

• 5 - 100 μm (graduación 5 μm)
• 100 - 300 μm (graduación 10 μm)
• 300 - 700 μm (graduación 20 μm)
• 700 - 1500 μm (graduación 40 μm)

Precisión de medida

• Desviación máxima: 3 μm (5 - 55 μm) o 5% del valor nominal (60 - 1500 μm).
• Desviación típica: menos de 3 μm en todo el rango de medida.

Certificable para sistemas QA
Opcionalmente (con coste adicional) el Modelo 433 puede suministrarse con certificado de ensayo del fabricante M según DIN 55 350 Parte 18, que documenta los valores medidos en el laboratorio de ensayo ERICHSEN.

Alcance de suministro

• Medidor de espesor de película húmeda Modelo 433 con cuatro rangos de graduación:
  • 5 - 100 μm (graduación 5 μm)
  • 100 - 300 μm (graduación 10 μm)
  • 300 - 700 μm (graduación 20 μm)
  • 700 - 1500 μm (graduación 40 μm)
• Estuche protector (funda en cuero sintético)

Características / especificaciones técnicas

• Número de pedido: 01690131
• DT / NDT: DT
• Sustrato: Cualquiera (vidrio, madera, metal, plástico)
• Espesor de capa: hasta 1500 µm
• Portátil / Estacionario: Portátil
• Normas: ISO 2808; BS 3900 : C5
