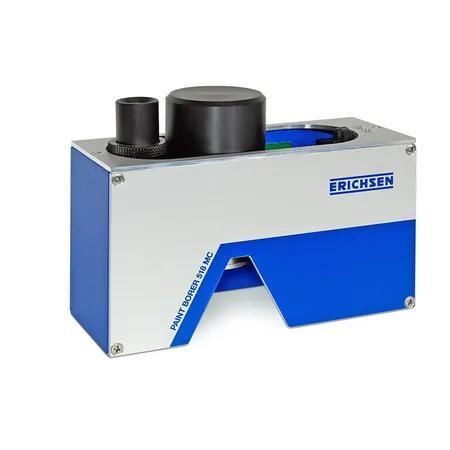

Medidor de espesores de revestimiento PAINT BORER 518 MC

de pinturaportátilóptico

Descripción
El PAINT BORER 518 MC mide el espesor de recubrimientos mediante el método normalizado de corte en cuña: una broca con ángulo definido realiza un pequeño orificio cónico y el ancho proyectado de la cara de corte permite calcular el espesor de la capa mediante una relación geométrica. El microscopio de medición 50× muestra círculos concéntricos; la diferencia de radios medida en la escala multiplicada por el factor de escala proporciona el espesor de la película.

Instrumento de medida
El PAINT BORER 518 MC es un equipo compacto y autónomo que integra el dispositivo de perforación, el microscopio de medida, la iluminación de la muestra y la batería recargable en una carcasa resistente. Un carro deslizante horizontal integra la broca y el microscopio, de modo que no es necesario reposicionar el equipo entre el taladrado y la medición. Las brocas de carburo montadas con muelle se accionan automáticamente al presionarlas sobre la muestra; se suministran brocas intercambiables con ángulos de corte definidos para tres rangos de medida estándar. El microscopio 50× dispone de una escala de 100 marcas que garantiza una resolución del 1 % independientemente del rango. El control de iluminación trasero ofrece luz continua o tres niveles de intensidad y un modo intermitente para alargar la vida de la batería. Incluye batería recargable de 9 V; es posible el funcionamiento con corriente mediante el cargador. El microscopio puede moverse en dos ejes perpendiculares y la escala giratoria permite evaluar orificios elípticos en probetas curvas o inclinadas.

Operación

• Marcar el punto de prueba con un rotulador de contraste y colocar el instrumento sobre la muestra
• Posicionar y bajar la broca; el motor se inicia automáticamente y perfora la capa hasta el sustrato
• Colocar el microscopio sobre el orificio y encender la iluminación
• Contar las divisiones de la escala entre el sustrato y la marca de contraste y multiplicar por el factor de escala para obtener el espesor

Contenido del suministro

• Medidor de espesor PAINT BORER 518 MC
• Broca 5 para espesores de capa hasta 300 µm (factor de escala 3 µm/marca, ángulo de corte 8,5°)
• 2 rotuladores (negro/plata)
• Destornillador
• Batería recargable (9 V)
• Fuente de alimentación (100 - 240 VAC, 47 - 63 Hz)
• Estuche de plástico
• Instrucciones de uso

Normas

• EN ISO 19399
• ISO 2808
• ASTM D 4138
• ASTM D 5796

Especificaciones técnicas

• Accionamiento: Eléctrico
• DT / NDT: DT
• Sustrato: Cualquiera
• Dimensiones (L x W x H): 155 mm x 55 mm x 110 mm
• Peso neto: aprox. 850 g
• Espesor de capa: hasta 2000 µm
• Resolución de medida: 1 %
• Capacidad multicapa: Sí
• Alimentación (opcional) Accu: 6F22
• Alimentación (opcional) Pila (9V): 6LR61
• Alimentación (opcional) Adaptador de corriente: (100 - 240) VAC, (47 - 63) Hz → 18 VDC / 0,8 A
• Dimensiones mínimas de muestra sin mesa: aprox. 150 x 25 mm
• Dimensiones mínimas de muestra con mesa (piezas pequeñas): ≥ 17 mm
