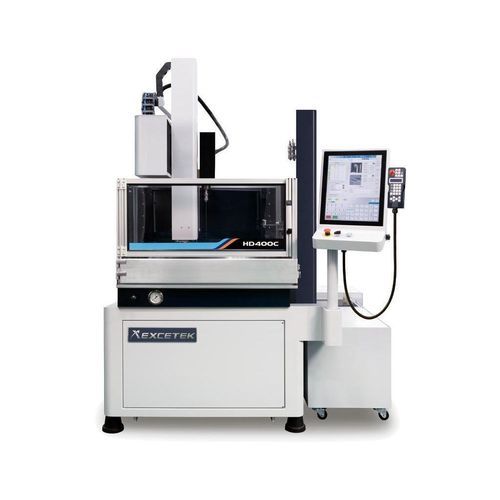

Machina de taladrado profundo CNC HD400C

vertical3 ejespor electroerosión

Descripción corta
Ejes X/Y: 400 x 300 mm
Eje Z: 400 mm
Eje W: 400 mm

Resumen
La HD400C es una máquina EDM para perforación de orificios, diseñada para el mecanizado de pequeños agujeros con alta velocidad y precisión. Incorpora un controlador de movimiento EXCETEK y control servo optimizado para garantizar precisión repetible y ciclos rápidos. Dispone de interfaces LAN y USB para transferencia de datos. Soporta soluciones IoT y de automatización e incluye una base de datos completa de tecnologías de corte EDM para optimizar procesos.

Generador y Control CNC - Características clave

• Control servo optimizado para alta velocidad y precisión.
• Interfaces de entrada: LAN, USB para intercambio de programas y parámetros.
• Base de datos completa de tecnologías EDM para facilitar la puesta a punto.
• Preparada para IoT y automatización para integración en fábricas inteligentes.

Pantalla táctil e interfaz de operación

• Interfaz gráfica táctil para operación intuitiva.
• Programación gráfica y ajuste sencillo de parámetros.
• Soporte de configuración AEC y AGC para manejo automatizado de electrodos.
• Monitorización del mecanizado y abundantes recetas tecnológicas.
• Edición Metrix con varios tipos de patrones (cuadrado, círculo, lineal, etc.).

Estructura mecánica / Opciones de automatización

• Opciones de cambiador automático de electrodos: sistemas lineales y rotativos (p. ej., 8 AEC lineal, 16 AEC rotativo).
• Cambiador automático de guías (AGC) disponible para reducir intervención manual.
• Opción de mesa rotativa A/B para aumentar la productividad.
• Diversas configuraciones mecánicas para soportar manipulación automatizada de electrodos y cambios de herramienta.

Accesorios
Accesorios estándar

• Mordaza de electrodo Ø0,3 mm ~ Ø3,0 mm × 1
• Guía de electrodo Ø1,0 mm × 1
• Tubo de latón para electrodo Ø1,0 mm × 20 uds
• Caja de herramientas × 1
• Filtro de papel PW‑40‑2 300 × 29 × 500 mm 10 μm × 1
• Filtro de papel PP 10 inch 5 μm × 1
• Almohadilla paralela × 2
• Sello de agua × 20 uds
• Mordaza neumática

Opciones

• Mesa rotativa A/B
• Sistema cambiador automático de electrodos (AEC)
• Mordaza automática de electrodo Ø3,1 ~ Ø6,0
• Escalas lineales XY resolución 1 μm
• Sistema cambiador automático de guías (AGC)
• Enfriador de agua
• Sistema de intercambio iónico
• Opción de certificación CE
• Paquetes IoT y de automatización para integración en fábrica inteligente
• Conversión de archivos DXF y archivos NC para corte por hilo
• Tanque de trabajo semi‑sumergido en acero inoxidable
• Dispositivo de parada de acabado
• Opción de corriente máxima de mecanizado hasta 75 A

Especificaciones técnicas

• Tamaño de la mesa de trabajo (An × Pr): 600 × 350 mm
• Recorridos X/Y: 400 × 300 mm
• Recorrido Z: 400 mm
• Recorrido W: 400 mm
• Tamaño de electrodo: Ø 0,3 ~ Ø 3,0 mm
• Cambiador automático de electrodos (opción): 8 / 16 uds
• Longitud máx. de electrodo: 400 mm
• Altura máx. de pieza: 400 mm
• Peso máx. de pieza: 500 kg
• Peso máquina: 1630 kg
• Potencia de entrada: 4,0 KVA
• Dimensiones máquina (L × An × Al): 1900 × 1965 × 2600 mm
