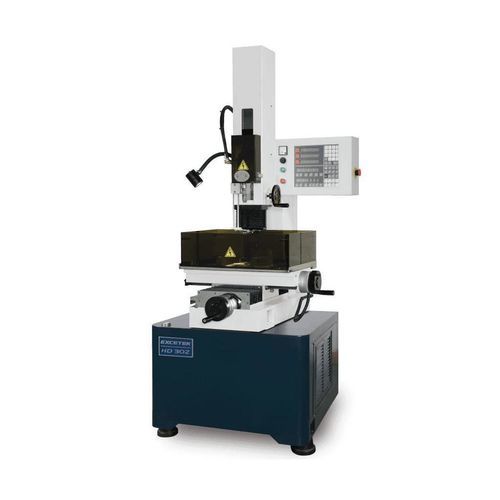

Machina de taladrado profundo CNC HD30Z

vertical3 ejespor electroerosión

Descripción breve
Máquina EDM compacta para perforación de pequeños orificios en materiales conductores. El modelo HD30Z ofrece manejo y guiado de electrodos dedicados para operaciones de micro-EDM de alta precisión.

Resumen
El HD30Z es una máquina EDM de propósito general para perforación de pequeños orificios, diseñada para aplicaciones de micro-perforación de precisión. Integra alimentación controlada de electrodos, recorrido manual de guía y una generosa carrera del eje Z para mecanizar orificios de pequeño diámetro con repetibilidad. Adecuada para moldes, utillaje y fabricación de componentes que requieren agujeros EDM finos.

Características clave

• Controlador CNC con funciones EDM dedicadas (imagen del controlador disponible en la página del producto)
• Sistema de manejo de electrodos con mandril y guía para electrodos Ø0,3–Ø3,0 mm
• Recorrido manual del guía W de 150 mm para una configuración flexible del electrodo
• Corriente máxima de mecanizado 48 A y potencia de entrada 4,0 KVA
• Dimensiones compactas: 1450 x 1250 x 2100 mm

Accesorios estándar

• Mandril de electrodo Ø0.3mm~Ø3.0mm x 1
• Guía de electrodo Ø1.0mm x 1
• Tubo de latón para electrodo Ø1.0mm x 20 pcs
• Lámpara de trabajo x 1
• Depósito filtro de agua inoxidable 80L
• Caja de herramientas x 1
• Filtro de papel PW-40-2 300 x 29 x 500mm 10μm x 1 pcs
• Filtro de papel PP 10 inch 5μm x 1 pcs
• Almohadilla paralela x 2
• Sello de agua

Opciones

• Mandril de electrodo Ø3.1mm~Ø6.0mm
• CE
• Dispositivo de parada de acabado
• Mandril neumático

Especificaciones técnicas

• Modelo: HD30Z
• Tamaño de la mesa (An x Pr): 450 x 210 mm
• Recorrido ejes X/Y: 300 x 200 mm
• Recorrido eje Z: 345 mm
• Recorrido eje W + guía manual: 0 + 150 mm
• Tamaño de electrodo: Ø 0,3 ~ Ø 3,0 mm
• Longitud máxima del electrodo: 400 mm
• Tamaño máximo de la pieza: 660 x 410 x 150 mm
• Peso máximo de la pieza: 150 kg
• Peso de la máquina: 930 kg
• Corriente máxima de mecanizado: 48 A
• Potencia de entrada: 4,0 KVA
• Dimensiones máquina (An x Pr x Al): 1450 x 1250 x 2100 mm
