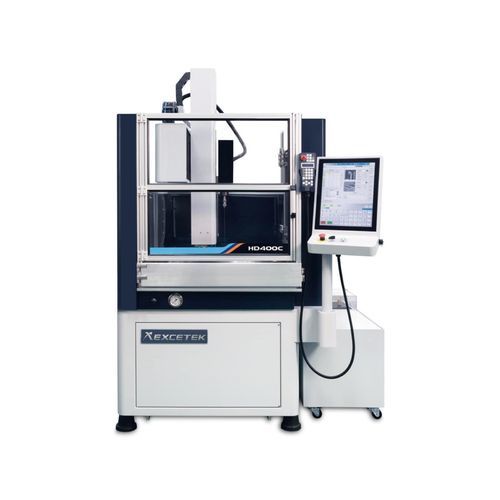

Machina de taladrado profundo CNC HD400C-CE

vertical3 ejespor electroerosión

Descripción general
El HD400C-CE es una máquina EDM CNC para microperforación diseñada para taladrado de pequeños diámetros con alta velocidad y precisión. Equipado con el EXCETEK Motion Controller y control servo optimizado, proporciona posicionamiento y rendimiento de mecanizado fiables. Recorridos X/Y: 400 x 300 mm; Z: 400 mm; W: 400 mm.

Características

• Taladradora de la serie HD con EXCETEK Motion Controller para control servo optimizado que aporta alta velocidad y precisión.
• Interfaz de entrada: LAN, USB.
• Configuración intuitiva y base de datos completa de tecnologías de corte EDM.
• Solución IoT y de automatización para integración en fábrica inteligente.
• Interfaz gráfica táctil con una amplia base de datos tecnológica.
• Monitor de mecanizado y Metrix Editing / Dialogue Metrix Edit soportando tipos de metrix: cuadrado, circular, lineal, etc.

Estructura mecánica y automatización

• Opciones de cambiador automático de electrodos: lineal 8 AEC o rotativo 16 AEC (opcional).
• Opciones disponibles: Auto Guide Changer, mesa rotativa A/B, mandril automático para electrodo (Ø3,1–Ø6,0).
• Funciones IoT y de automatización para integración en entornos de fábrica inteligente.

Accesorios estándar

• Mandril de electrodo Ø0,3 mm ~ Ø3,0 mm x 1.
• Guía de electrodo Ø1,0 mm x 1.
• Tubo de electrodo latón Ø1,0 mm x 20 uds.
• Caja de herramientas x 1.
• Filtro de papel PW-40-2 300 x 29 x 500 mm 10 μm x 1 ud.
• Filtro de papel PP 10 inch 5 μm x 1 ud.
• Almohadilla paralela x 2.
• Sello de agua x 20 uds.
• Mandril neumático.

Opciones

• Mesa rotativa A/B.
• Sistema cambiador automático de electrodos.
• Mandril automático para electrodo Ø3,1–Ø6,0.
• Escala lineal XY con resolución de 1 μm.
• Sistema Auto Guide Changer.
• Enfriador de agua.
• Sistema de intercambio iónico.
• Certificación CE.
• Solución IoT y de automatización para fábrica inteligente.
• Conversión de archivos DXF y archivos NC para corte por hilo.
• Tanque de trabajo semisumergido en acero inoxidable.
• Dispositivo de parada de acabado.
• Corriente máxima de mecanizado 75 A.

Especificaciones técnicas

• Tamaño de la mesa (An x Pr): 650 x 350 mm.
• Recorridos X/Y: 400 x 300 mm.
• Recorrido Z: 400 mm.
• Recorrido W: 400 mm.
• Tamaño de electrodo: Ø 0,3 ~ Ø 3,0 mm.
• Cambiador automático de electrodos (opción): 8 / 16 uds.
• Longitud máxima de electrodo: 400 mm.
• Altura máxima de la pieza: 400 mm.
• Peso máximo de la pieza: 500 kg.
• Peso de la máquina: 1630 kg.
• Potencia de entrada: 4,0 KVA.
• Dimensiones de la máquina (An x Pr x Al): 1900 x 1965 x 2600 mm.
• Corriente máxima de mecanizado (opción): 75 A.
