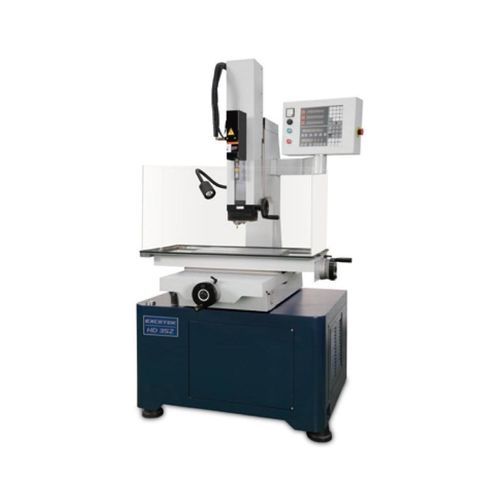

Machina de taladrado profundo CNC HD35Z

vertical3 ejespor electroerosión

Descripción breve
Máquina de electroerosión por penetración (EDM) HD35Z para mecanizar piezas de hasta 810 x 430 x 350 mm y 350 kg. Recorridos: X/Y 350 x 250 mm, Z 350 mm; recorrido W 200 mm + guía manual 150 mm. Diámetro de electrodo Ø0,3 ~ Ø3,0 mm, longitud máxima de electrodo 400 mm. Corriente máxima de mecanizado 48 A, potencia de entrada 4,0 KVA.

Especificaciones técnicas

• Tamaño de la mesa (AxP): 600 x 300 mm
• Recorridos X/Y: 350 x 250 mm
• Recorrido Z: 350 mm
• Recorrido W + guía manual: 200 + 150 mm
• Tamaño de electrodo: Ø 0,3 ~ Ø 3,0 mm
• Longitud máxima de electrodo: 400 mm
• Tamaño máximo de la pieza: 810 x 430 x 350 mm
• Peso máximo de la pieza: 350 kg
• Peso de la máquina: 1130 kg
• Corriente máxima de mecanizado: 48 A
• Potencia de entrada: 4,0 KVA
• Dimensiones de la máquina (LxAxH): 1520 x 1287 x 2300 mm

Características

• Controlador CNC para ciclos de mecanizado programables y control de ejes
• Eje W con guía manual para ajustes finos

Accesorios estándar

• Mordaza de electrodo Ø0,3mm~Ø3,0mm x 1
• Guía de electrodo Ø1,0mm x 1
• Tubo de latón para electrodo Ø1,0mm x 20 unidades
• Lámpara de trabajo x 1
• Depósito filtro de agua inoxidable 80L
• Caja de herramientas x 1
• Filtro de papel PW-40-2 300 x 29 x 500mm 10μm x 1 unidad
• Filtro de papel PP 10 inch 5μm x 1 unidad
• Almohadilla paralela x 2
• Sello de agua

Opciones

• Mordaza de electrodo Ø3,1mm~Ø6,0mm
• CE
• Dispositivo de parada de acabado
• Mordaza neumática

Aplicaciones

• Fabricación de moldes y matrices
• Utillaje y plantillas
• Mecanizado de componentes automotrices
• Piezas aeroespaciales y de precisión
• Dispositivos médicos
• Componentes que requieren mecanizado EDM de precisión
