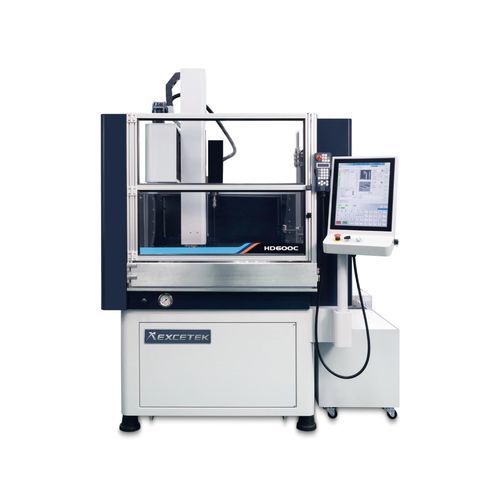

Machina de taladrado profundo CNC HD600C-CE

vertical3 ejespor electroerosión

Descripción breve
El taladro de la serie HD, modelo HD600C-CE con controlador de movimiento EXCETEK, está diseñado para perforación de orificios y operaciones EDM a alta velocidad y gran precisión. Sus recorridos permiten trabajar piezas de formato medio y facilitan la integración en líneas automatizadas.

Características

• Control servo optimizado con EXCETEK Motion Controller para velocidad y precisión.
• Interfaces de entrada: LAN, USB.
• Interfaz táctil intuitiva con pantalla gráfica.
• Base de datos completa de tecnologías de corte EDM y monitorización del mecanizado.
• Sistema de edición Metrix compatible con cuadrado, círculo, lineal y otros tipos de metrix.
• Soluciones IoT y de automatización para integración en fábrica inteligente.

Estructura mecánica / Opciones (visión general)

• Opciones de cambiador automático de electrodos: Lineal (8 AEC) y Rotatorio (16 AEC).
• AGC – Automatic Guide Changer (opción).
• Plato rotativo A/B (opción).
• Mordaza automática de electrodos Ø3.1 ~ Ø6.0 (opción).
• Escala lineal XY con resolución 1 μm (opción).
• Enfriador de agua, sistema de intercambio iónico, certificación CE (opciones).
• Tanque de trabajo semi-sumergido en acero inoxidable y dispositivo de parada de acabado (opciones).
• Corriente máxima de mecanizado 75 A (opción).

Resumen de accesorios
Accesorios estándar

• Mordaza de electrodo Ø0.3 mm ~ Ø3.0 mm x 1
• Guía de electrodo Ø1.0 mm x 1
• Tubo de electrodo latón Ø1.0 mm x 20 pcs
• Caja de herramientas x 1
• Filtro de papel PW-40-2 300 x 29 x 500 mm 10 μm x 1 pcs
• Filtro de papel PP 10 pulgadas 5 μm x 1 pcs
• Almohadilla paralela x 2
• Sello de agua x 20 pcs
• Mordaza neumática

Opciones

• Plato rotativo A/B
• Sistema cambiador automático de electrodos
• Mordaza automática de electrodo Ø3.1~Ø6.0
• Escala lineal XY con resolución 1 μm
• Sistema cambiador de guía automático
• Enfriador de agua
• Sistema de intercambio iónico
• CE
• Solución IoT y automatización para fábrica inteligente
• Conversión de archivos DXF, conversión de archivos NC para corte por hilo
• Tanque de trabajo semi-sumergido en acero inoxidable
• Dispositivo de parada de acabado
• Corriente máxima de mecanizado 75 A

Especificaciones técnicas

• Modelo: HD600C-CE
• Tamaño de la mesa (An x Pr): 700 x 450 mm
• Recorrido X/Y: 600 x 400 mm
• Recorrido Z: 400 mm
• Recorrido W: 400 mm
• Tamaño de electrodo: Ø 0.3 ~ Ø 3.0 mm
• Cambiador automático de electrodos (opción): 8 / 16 pcs
• Longitud máxima de electrodo: 400 mm
• Altura máxima de pieza: 400 mm
• Peso máximo de la pieza: 800 kg
• Peso de la máquina: 1730 kg
• Potencia de entrada: 4.0 KVA
• Dimensiones de la máquina (L x W x H): 2000 x 1965 x 2600 mm
