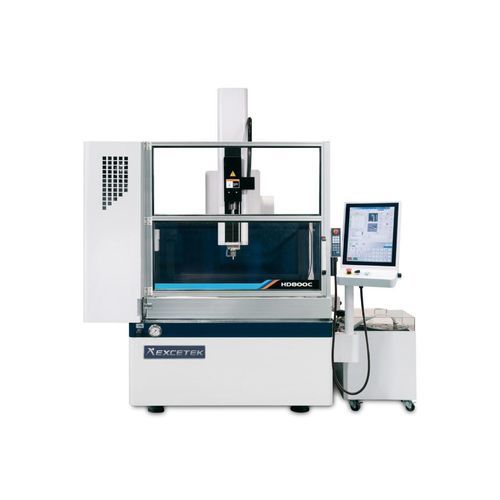

Machina de taladrado profundo CNC HD800C-CE

vertical3 ejespor electroerosión

Descripción breve
El HD800C-CE es una máquina EDM para perforación de pequeños orificios diseñada para el mecanizado preciso de diámetros reducidos. Incorpora el EXCETEK Motion Controller y un control servo optimizado para combinar velocidad y precisión. Compatible con soluciones IoT y automatización para integración en fábricas inteligentes.

Dimensiones clave y recorridos
Tamaño de la mesa (AnxF): 900 x 600 mm
Recorrido ejes X/Y: 800 x 600 mm
Recorrido eje Z: 400 mm (opción 600 mm)
Recorrido eje W: 400 mm (opción 600 mm)
Tamaño de electrodos: Ø 0,3 ~ Ø 3,0 mm
Cambiador automático de electrodos (opción): 8 / 16 unidades
Máx. longitud de electrodo: 400 mm (opción 600 mm)
Máx. altura de pieza: 400 mm (opción 600 mm)
Máx. peso de pieza: 1500 kg
Peso de la máquina: 3200 kg
Potencia de entrada: 4,0 KVA
Dimensiones de la máquina: 2505 x 2500 x 2600 mm
2505 x 2500 x 3000 mm (sin depósito de agua) (opción 600)

Características

• EXCETEK Motion Controller con control servo optimizado para perforación de alta velocidad y precisión.
• Interfaces: LAN y USB para transferencia de programas y supervisión.
• Base de datos de tecnologías de corte EDM para facilitar la puesta a punto.
• Solución IoT y de automatización para conectividad y monitorización de planta.

Control, interfaz y software

• Pantalla táctil con interfaz gráfica para configuración y supervisión sencilla.
• Soporte AEC y AGC para gestión automática de electrodos y guías.
• Amplia base de datos de tecnologías de corte y funciones de monitorización de mecanizado.
• Edición Metrix: Square, Square-1, Circle, Circle-1 y Linear soportados.

Estructura mecánica y opciones

• Manejo de electrodos: cambiador lineal 8 AEC o cambiador rotativo 16 AEC (opciones).
• Cambiador automático de guías (AGC) y sistema Auto Electrode Changer disponibles como opciones.
• Opcionales: mesa rotativa A/B, mandril automático para electrodo Ø3.1–Ø6.0, escala lineal XY con resolución 1 μm.
• Opciones adicionales: enfriador de agua, sistema de intercambio iónico, cumplimiento CE, depósito semisumergido inoxidable, dispositivo de parada de acabado; corriente máxima de mecanizado 75 A.

Accesorios estándar

• Mandril de electrodo Ø0,3 mm–Ø3,0 mm x 1
• Guía de electrodo Ø1,0 mm x 1
• Tubo de electrodo latón Ø1,0 mm x 20 unidades
• Caja de herramientas x 1
• Filtro de papel PW-40-2 300 x 29 x 500 mm 10 μm x 1 unidad
• Filtro de papel PP 10 inch 5 μm x 1 unidad
• Placa paralela x 2
• Sello de agua x 20 unidades
• Mandril neumático

Opciones

• Mesa rotativa A/B
• Sistema Auto Electrode Changer
• Mandril automático para electrodos Ø3.1–Ø6.0
• Escala lineal XY resolución 1 μm
• Sistema Auto Guide Changer
• Enfriador de agua
• Sistema de intercambio iónico
• Cumplimiento CE
• Solución IoT y automatización para fábrica inteligente
• Conversión de archivos DXF y archivos NC para corte por hilo
• Depósito de trabajo semisumergido inoxidable
• Dispositivo de parada de acabado
• Corriente máxima de mecanizado 75 A

Especificaciones técnicas

• Modelo: HD800C-CE
• Mesa de trabajo (AnxF): 900 x 600 mm
• Recorrido X/Y: 800 x 600 mm
• Recorrido Z: 400 mm (opción 600 mm)
• Recorrido W: 400 mm (opción 600 mm)
• Tamaño de electrodos: Ø 0,3 ~ Ø 3,0 mm
• Cambiador automático de electrodos: 8/16 unidades (opción)
• Máx. longitud de electrodo: 400 mm (opción 600 mm)
• Máx. altura de pieza: 400 mm (opción 600 mm)
• Máx. peso de pieza: 1500 kg
• Peso de la máquina: 3200 kg
• Potencia de entrada: 4,0 KVA
• Dimensiones máquina: 2505 x 2500 x 2600 mm (2505 x 2500 x 3000 mm sin depósito de agua - opción 600)
