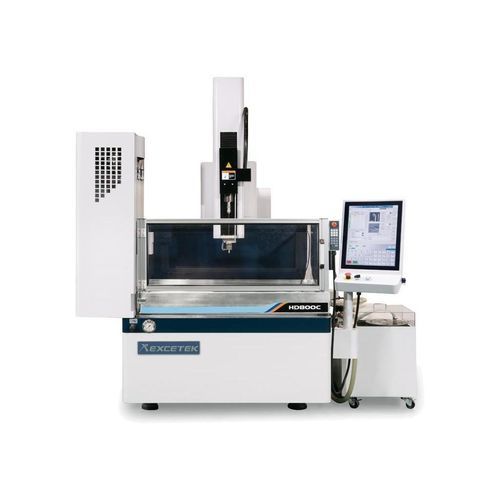

Machina de taladrado profundo CNC HD800C

vertical3 ejespor electroerosión

Descripción breve
Ejes X/Y: 800 x 600 mm
Eje Z: 400 mm (Opción 600 mm)
Eje W: 400 mm (Opción 600 mm)

Especificación (resumen)
Tamaño de la mesa de trabajo (AnxF): 900 x 600 mm
Recorrido ejes X/Y: 800 x 600 mm
Recorrido eje Z: 400 mm (Opción 600 mm)
Recorrido eje W: 400 mm (Opción 600 mm)
Tamaño de electrodo: Ø 0,3 ~ Ø 3,0 mm
Cambiador automático de electrodos (Opción): 8/16 uds
Longitud máx. de electrodo: 400 mm (Opción 600 mm)
Altura máx. de la pieza: 400 mm (Opción 600 mm)
Peso máx. de la pieza: 1500 kg
Peso máquina: 3200 kg
Potencia de entrada: 4.0 KVA
Dimensiones máquina: 2505 x 2500 x 2600 mm
2505 x 2500 x 3000 mm (sin depósito de agua) (Opción 600)

Características

• La serie HD Hole Driller con controlador EXCETEK optimiza el control servo para alcanzar alta velocidad y precisión.
• Interfaz de entrada: LAN, USB.
• Configuración sencilla y base de datos completa de tecnologías de corte EDM.
• Solución IOT y de automatización para fábrica inteligente.
• Pantalla táctil e interfaz de operación intuitiva; manejo sencillo con pantalla gráfica.
• Ajustes AEC y AGC; monitorización de mecanizado y amplia base de datos tecnológica.
• Edición Metrix / Dialogue Metrix Edit System con múltiples modos: Square, Square-1, Circle, Circle-1, Linear, etc.

Características mecánicas / estructurales

• Cambiadores automáticos de electrodos opcionales lineales o rotativos (ej.: 8 AEC lineal, 16 AEC rotativo).
• Tableta rotativa A/B opcional y cambiador de guía automático.
• Opciones: enfriador de agua, sistema de intercambio iónico, tanque de trabajo semi-sumergido en acero inoxidable, dispositivo de parada de acabado.

Accesorios
Accesorios estándar

• Mordaza de electrodo Ø0.3mm~Ø3.0mm x 1
• Guía de electrodo Ø1.0mm x 1
• Tubo de electrodo latón Ø1.0mm x 20 uds
• Caja de herramientas x 1
• Filtro de papel PW-40-2 300 x 29 x 500mm 10μm x 1 uds
• Filtro de papel PP 10 inch 5μm x 1 uds
• Almohadilla paralela x 2
• Sello de agua x 20 uds
• Mordaza neumática

Opciones

• Tableta rotativa A/B
• Sistema cambiador automático de electrodos
• Mordaza automática de electrodo Ø3.1~Ø6.0
• Escala lineal XY con resolución 1μm
• Sistema cambiador de guía automático
• Enfriador de agua
• Sistema de intercambio iónico
• CE
• Solución IOT y de automatización para fábrica inteligente
• Conversión de archivo DXF, conversión de archivo NC para corte por hilo
• Tanque de trabajo inoxidable semi-sumergido
• Dispositivo de parada de acabado
• Corriente máxima de mecanizado 75A

Especificaciones técnicas

• Modelo: HD800C
• Tamaño mesa (AnxF): 900 x 600 mm
• Recorrido ejes X/Y: 800 x 600 mm
• Recorrido eje Z: 400 mm (Opción 600 mm)
• Recorrido eje W: 400 mm (Opción 600 mm)
• Tamaño de electrodo: Ø 0,3 ~ Ø 3,0 mm
• Cambiador automático de electrodos (Opción): 8/16 uds
• Longitud máx. de electrodo: 400 mm (Opción 600 mm)
• Altura máx. de la pieza: 400 mm (Opción 600 mm)
• Peso máx. de la pieza: 1500 kg
• Peso máquina: 3200 kg
• Potencia de entrada: 4.0 KVA
• Dimensiones máquina: 2505 x 2500 x 2600 mm (2505 x 2500 x 3000 mm sin depósito de agua; Opción 600)
