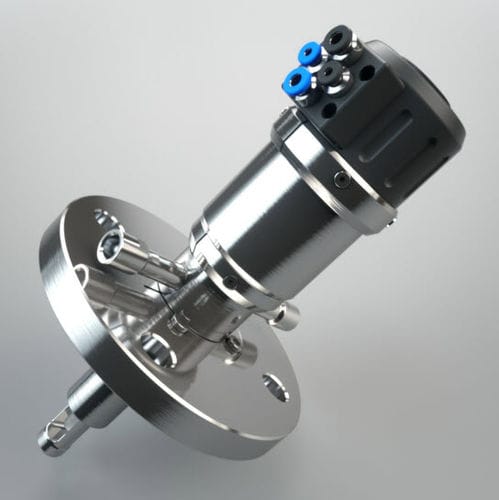

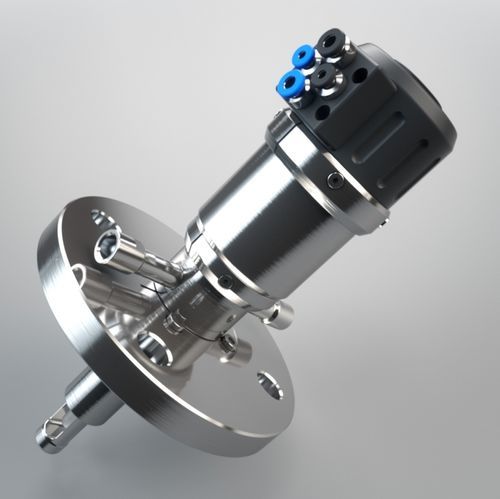

Soporte para sonda retráctil EXtract 810

neumático

Descripción general
EXtract 810 es una vaina retráctil accionada neumáticamente diseñada para montarse en depósitos de proceso o tuberías. La unidad motriz introduce el sensor en el medio de proceso y lo devuelve a la cámara de limpieza. Al alcanzar la posición final de “medición” o “servicio”, se activa automáticamente una señal de posición neumática. Es posible limpiar, enjuagar y calibrar el sensor mientras el proceso está en funcionamiento.

Ventajas

• Diseño robusto con raspador integrado
• Prolonga la vida útil del sensor y reduce los esfuerzos de mantenimiento
• Bloqueo de seguridad automático cuando el sensor está retirado
• Instalación plug and play con sistema de conexión codificado por color y tamaño
• Interruptores de límite integrados
• Apto para zonas ATEX
• Longitud de inmersión hasta 107 mm
• Alta variedad de conexiones de proceso y materiales de sellado
• Funcionamiento hasta 16 bar y 140 °C
• Materiales: acero inoxidable AISI 316L / 1.4404 o Alloy C22
• Puede automatizarse completamente con la unidad de control electropneumática EXmatic 470
• Unidad motriz sin mantenimiento

Opciones de configuración (selecciones disponibles)

• Material (partes en contacto con el fluido): acero inoxidable 1.4404 / 316L; Alloy C22 (2.4602)
• Material de sellado (juntas en contacto): EPDM (FDA/USP VI); FPM (Viton); FFKM (Kalrez)
• Tipo de sensor: 225 mm PG 13.5 relleno de gel; 280 mm PG 13.5 relleno de líquido
• Conexión de proceso: Brida DN32 PN16; Brida DN40 PN16; Brida DN50 PN16; Brida ANSI 1 1/4" 150lbs; Brida ANSI 1 1/2" 150lbs; Brida ANSI 2" 150lbs; NPT M 1 1/4"; TriClamp 1-1.5" (OD Ø50.5mm); TriClamp 2.0 (OD Ø64mm)
• Conexión de limpieza: rosca hembra G 1/8"; rosca hembra G 1/4"; rosca hembra 1/4" NPT
• Retroalimentación de posición: neumática; eléctrica (NAMUR)

Aplicaciones

• Para todo tipo de sensores Ø12–225 mm o sensores Ø12–280 mm rellenos de líquido con rosca PG13.5 (sensores de pH de vidrio e ISFET, sensores de conductividad o temperatura, turbidez y otros sensores ópticos)
• Química
• Tratamiento de agua
• Procesos exigentes
• Situaciones que requieren limpieza o calibración automática del sensor

Especificaciones técnicas

• Presión de proceso: 0…16 bar
• Temperatura de proceso: -10…140 °C
• Temperatura ambiente: -10…70 °C
• Longitud de inmersión: hasta 107 mm
• Sensores: 225 mm Ø12 PG13.5 (soporta también 280 mm Ø12 PG13.5 relleno de líquido)
• Materiales (en contacto): acero inoxidable 1.4404 / 316L; Alloy C22 (2.4602)
• Sellos: EPDM; FPM (Viton); FFKM (Kalrez)
• Conexiones de proceso: Brida DN32 / DN40 / DN50; ANSI 1 1/4" / ANSI 1 1/2" / ANSI 2"; MNPT 1 1/4"; TriClamp 1-1.5"; TriClamp 2"
• Puertos de limpieza: G1/8"; G1/4"; FNPT1/4"
• Alimentación: aire comprimido 4...6 bar
• Interruptores de límite: neumáticos / eléctricos, integrados
