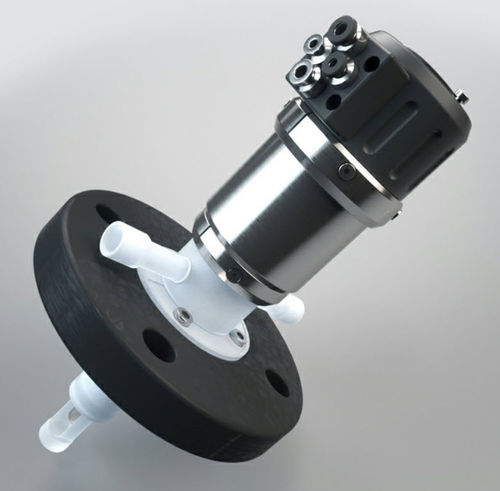

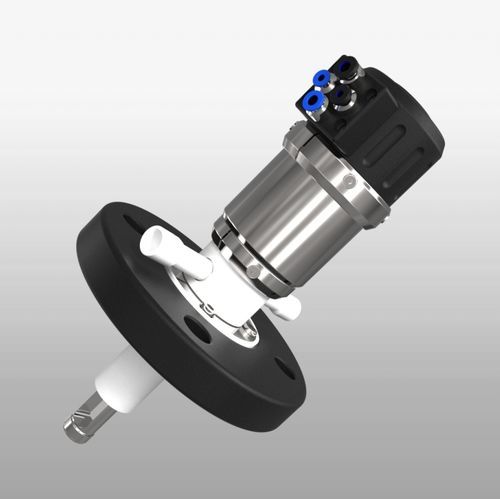

Soporte para sonda retráctil EXtract 820

neumático

Descripción del producto
EXtract 820 es una carcasa retráctil para sondas accionada neumáticamente, diseñada para montaje en depósitos de proceso o tuberías. La unidad de accionamiento inserta la sonda en el medio del proceso y la retrae hacia la cámara de limpieza integrada. En las posiciones finales (medición o servicio) la carcasa proporciona una señal de posición neumática. Es posible limpiar, enjuagar y calibrar la sonda mientras el proceso sigue en funcionamiento.

Ventajas

• Diseño con rascador integrado
• Prolongación de la vida útil de la sonda y reducción del mantenimiento
• Cierre de seguridad automático al retirar la sonda
• Instalación plug-and-play con conexiones codificadas por color y tamaño
• Finales de carrera integrados
• Apto para zonas ATEX
• Materiales: PP, PVDF, PEEK
• Jaula de protección en Alloy C22 disponible para la opción PVDF
• Longitud de inmersión hasta 94 mm
• Amplia gama de conexiones de proceso y materiales de juntas
• Límites de uso hasta 10 bar y 140 °C
• Posible automatización completa con la unidad electropneumática EXmatic 470
• Unidad de accionamiento sin requerimientos de mantenimiento

Opciones de configuración (ejemplos)

• Materiales en contacto con el medio: PP, PVDF, PEEK
• Materiales de juntas (en contacto): EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Tipos de sonda: 225 mm Ø12 PG 13.5 rellena de gel; 280 mm Ø12 PG 13.5 rellena de líquido
• Conexiones de proceso: Brida DN50 PN16, ANSI 2" 150lbs, NPT 1 1/4"
• Conexiones de limpieza: G 1/8" hembra, G 1/4" hembra, 1/4" NPT hembra
• Retroalimentación de posición: neumática o eléctrica (NAMUR)

Aplicaciones

• Para sondas Ø12–225 mm o sondas líquidas Ø12–280 mm con rosca PG13.5 (sondas de pH de vidrio y ISFET, conductividad, temperatura, turbidez y sensores ópticos)
• Química
• Tratamiento de agua y aguas residuales
• Procesos exigentes
• Situaciones que requieren limpieza o calibración automatizada de sondas

Especificaciones técnicas

• Presión de proceso: 0…10 bar
• Temperatura de proceso: -10…140 °C
• Temperatura ambiente: -10…70 °C
• Longitud de inmersión: hasta 94 mm
• Sondas: 225 mm Ø12 PG 13.5 (opción: 280 mm Ø12 PG 13.5 rellena de líquido)
• Materiales: PP, PVDF / Alloy C22, PEEK
• Juntas: EPDM, FPM (Viton), FFKM (Kalrez)
• Conexiones de proceso: Brida DN50 PN16, ANSI 2" 150lbs, MNPT 1 1/4"
• Conexiones de limpieza: G1/8", G1/4", 1/4" FNPT
• Alimentación: aire comprimido 4…6 bar
• Finales de carrera: neumáticos / eléctricos, integrados
