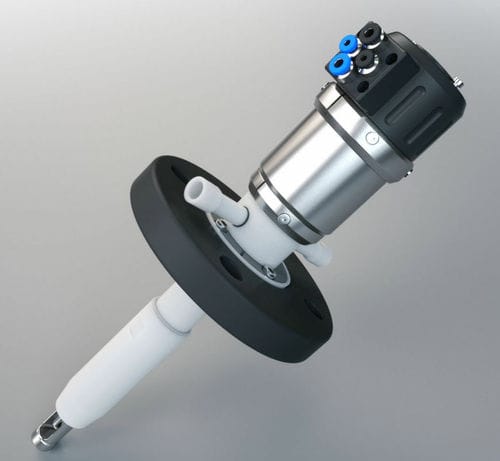

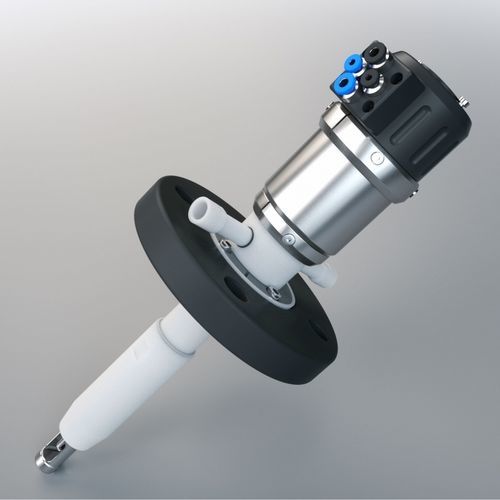

Soporte para sonda retráctil EXtract 821

neumático

Descripción general
EXtract 821 es una carcasa retráctil para sondas, accionada neumáticamente y fabricada en plástico, diseñada para montaje en tanques y tuberías de proceso. Ofrece una longitud de inmersión de hasta 194 mm y permite insertar el sensor Ø12 en el medio de proceso y retraerlo a una cámara de limpieza. Las posiciones finales (“medición” / “servicio”) se señalan neumáticamente. Es posible limpiar, enjuagar y calibrar el sensor con el proceso en marcha.

Tus ventajas

• Diseño robusto con rascador integrado
• Prolonga la vida útil del sensor y reduce el mantenimiento
• Bloqueo de seguridad automático cuando el sensor está retirado
• Instalación Plug & Play con conexiones codificadas por color y tamaño
• Interruptores de límite / retroalimentación de posición integrados
• Utilizable en áreas ATEX
• Materiales en contacto: PVDF o PEEK (opción PVDF con jaula protectora Alloy C22)
• Longitud de inmersión hasta 194 mm
• Gran variedad de conexiones de proceso y materiales de sellado
• Apto hasta 10 bar y 140 °C
• Puede automatizarse con la unidad de control electropneumática EXmatic 470
• Unidad de accionamiento sin mantenimiento

Opciones de configuración (ejemplos)

• Materiales en contacto: PVDF, PEEK
• Materiales de sellado (en contacto): EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Tipos de sensor: 325 mm Ø12 PG13.5 (relleno de gel), 380 mm Ø12 PG13.5 (relleno de líquido)
• Conexión de proceso: Brida DN50 PN16, Brida ANSI 2" 150 lbs
• Conexiones de limpieza: G 1/8" hembra, G 1/4" hembra, 1/4" NPT hembra
• Retroalimentación de posición: neumática o eléctrica (NAMUR)
• Alimentación para accionamiento neumático: aire comprimido 4...6 bar

Aplicaciones

• Para todos los sensores Ø12 (325 mm gel o 380 mm líquido, rosca PG13.5) incluidos sensores de pH de vidrio e ISFET, conductividad, temperatura, turbidez y otros sensores ópticos
• Industria química
• Tratamiento de agua y aguas residuales
• Procesos abrasivos o agresivos
• Procesos que requieren limpieza o calibración automatizada de sensores

Características / Especificaciones técnicas

• Presión de proceso: 0…10 bar
• Temperatura de proceso: -10…140 °C
• Temperatura ambiente: -10…70 °C
• Longitud de inmersión: hasta 194 mm
• Sensores: 325 mm Ø12 PG13.5 (gel) / 380 mm Ø12 PG13.5 (líquido)
• Materiales: PVDF / Alloy C22 / PEEK
• Sellos: EPDM, FPM (Viton), FFKM (Kalrez)
• Conexiones de proceso: Brida DN50 PN16 / ANSI 2" 150 lbs
• Conexiones de limpieza: G1/8", G1/4", FNPT 1/4"
• Alimentación: aire comprimido 4...6 bar
• Retroalimentación: neumática / eléctrica (integrada)
