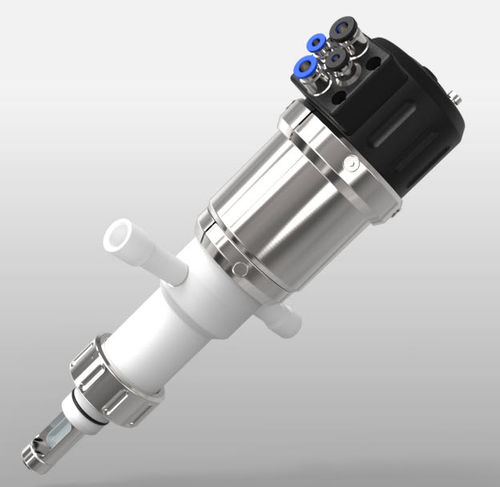

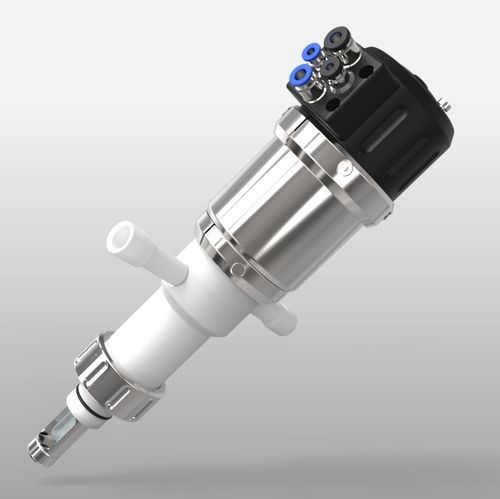

Soporte para sonda retráctil EXtract 825

neumático

Descripción del producto
EXtract 825 es una carcasa retráctil para sondas, accionada neumáticamente, diseñada para montaje en tanques de proceso o tuberías mediante bridas de soldadura DN25 (G1 1/4). La unidad de accionamiento introduce el sensor en el medio de proceso y lo retrae a una cámara de limpieza; señales neumáticas indican las posiciones de "medición" y "servicio". Es posible limpieza, enjuague y calibración en línea durante el proceso. Un raspador integrado de PTFE permite su uso en procesos con ensuciamiento o abrasión.

Ventajas

• Raspador PTFE integrado para protección contra incrustaciones
• Compatible con bridas de soldadura DN25 (G1 1/4)
• Prolonga la vida útil del sensor y reduce el mantenimiento
• Cierre de seguridad automático cuando el sensor se extrae
• Automatizable con la unidad de control electropneumática EXmatic 470
• Opciones de material: PP, PVDF o PEEK (partes en contacto)
• Longitud de inmersión: 70 mm
• Apto para áreas ATEX
• Operativo hasta 10 bar y 140 °C
• Opcional: jaula de protección en Alloy de alta estabilidad para versión PVDF
• Unidad de accionamiento libre de mantenimiento

Aplicaciones

• Para sensores Ø12×225 mm o Ø12×280 mm (llenados) con rosca PG13.5 (pH de vidrio e ISFET, conductividad, temperatura, turbidez y otros sensores ópticos)
• Industria química y de procesos
• Tratamiento de agua y aguas residuales
• Procesos agresivos donde el acero inoxidable no es adecuado
• Donde se requiere limpieza o calibración automática del sensor

Opciones de configuración (selección)

• Materiales en contacto: PP, PVDF, PEEK
• Juntas en contacto: EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Opciones de sensor: 225 mm PG13.5 gel; 280 mm PG13.5 líquido
• Conexión de proceso: G1 1/4" (DN25), posición del O-ring 25 mm
• Conexiones de limpieza: G1/8" hembra, G1/4" hembra, 1/4" NPT hembra
• Retroalimentación de posición: neumática o eléctrica (NAMUR)

Características / especificaciones técnicas

• Presión de proceso: 0…10 bar
• Temperatura de proceso: -10…140 °C
• Temperatura ambiente: -10…70 °C
• Longitud de inmersión: 70 mm
• Posición del O-ring: 25 mm
• Sensores: 225 mm Ø12 PG13.5 (opción 280 mm Ø12 líquido)
• Materiales (moc) : PP, PVDF, PEEK
• Juntas (moc): EPDM, FPM (Viton), FFKM (Kalrez)
• Conexión de proceso: G1 1/4" (DN25)
• Puertos de limpieza: G1/8", G1/4", 1/4" FNPT
• Suministro: aire comprimido 4..6 bar
• Finales de carrera: neumáticos / eléctricos, integrados
