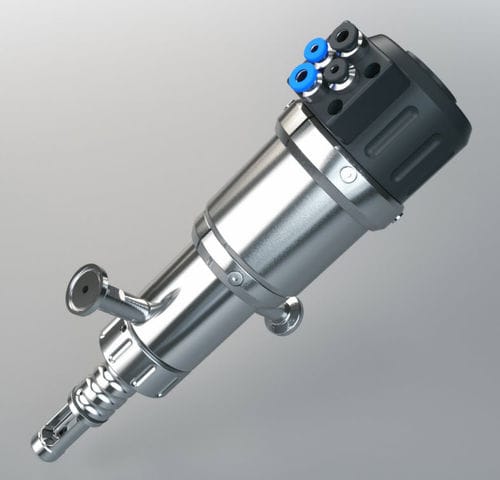

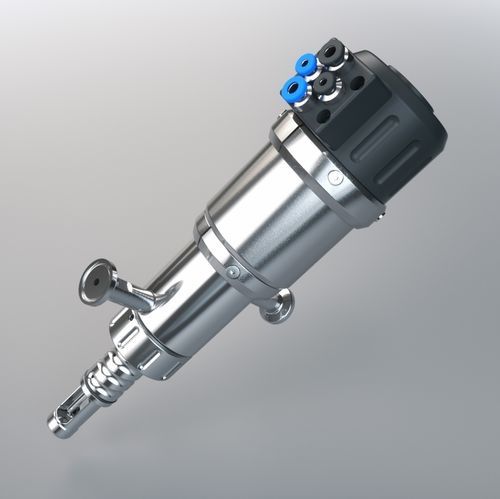

Soporte para sonda retráctil EXtract 830

neumático

Descripción
EXtract 830 es una carcasa retráctil para sondas accionada neumáticamente, fabricada en acero inoxidable con diseño higiénico para montaje en depósitos de proceso o tuberías. La unidad de accionamiento introduce el sensor en el medio de proceso y lo retrae a la cámara de limpieza. Al alcanzar la posición final de «medición» o «servicio» se genera automáticamente una señal de posición neumática. Es posible limpiar, enjuagar y calibrar el sensor con el proceso en marcha.

Ventajas

• Diseño higiénico, conexiones de proceso certificadas EHEDG / 3A
• Prolonga la vida útil del sensor y reduce los esfuerzos de mantenimiento
• Bloqueo de seguridad automático cuando se extrae el sensor
• Instalación plug and play con sistema de conexiones codificadas por color y tamaño
• Finales de carrera integrados
• Utilizable en zonas ATEX
• AISI 316L / 1.4404, acabado superficial < Ra 0.78 µm, electropulido
• Amplia variedad de conexiones de proceso y materiales de sellado
• Hasta 16 bar y 140 °C
• Puede automatizarse completamente con la unidad de control electropneumática EXmatic 470
• Unidad de accionamiento libre de mantenimiento

Aplicaciones

• Para todo tipo de sensores Ø12–225 mm o sensores Ø12–280 mm con líquido de relleno y rosca PG13.5 (sensores de pH de vidrio e ISFET, conductividad, temperatura, turbidez y otros sensores ópticos)
• Industria alimentaria
• Farmacéutica
• Procesos higiénicos que requieran limpieza o calibración automática del sensor

Opciones de configuración (seleccionables)

• Material (partes en contacto): acero inoxidable 1.4404 / 316L
• Material de sellado (juntas en contacto): EPDM / FEP (FDA/USP VI) o FPM (Viton) / FEP
• Tipo de sensor: 225 mm Ø12 PG13.5 gel-filled; 280 mm Ø12 PG13.5 liquid-filled
• Conexiones de proceso: Ingold DN25 G1¼" posición O‑Ring 28 mm; Ingold DN25 G1¼" HyCIP® OP25/50/55 mm; Varivent N DN40–125; TriClamp 1–1.5" (OD Ø50.5 mm); TriClamp 2.0 (OD Ø64 mm); NEUMO BioControl D50; DIN 11851 DN50 (conexión láctea)
• Conexiones de limpieza: G 1/8" hembra; G 1/4" hembra; 1/4" NPT hembra
• Señal de posición: neumática o eléctrica (NAMUR)

Especificaciones (tabla)
Presión de proceso: 0…16 bar
Temperatura de proceso: -10…140 °C
Temperatura ambiente: -10…70 °C
Sensores: 225 mm Ø12 PG13.5 (también 280 mm Ø12 PG13.5 relleno líquido posible)
Materiales: acero inoxidable 1.4404 / 316L
Superficie de proceso: <Ra 0.78 µm, electropulido
Juntas: EPDM/FEP (FDA USP VI), FPM (Viton)/FEP
Conexiones de proceso: Ingold DN25 G1¼", HyCIP® OP25/50/55 mm, TriClamp 1–1.5", TriClamp 2", Varivent N DN40–125, Neumo BioControl D50, DIN11851 DN50
Puertos de limpieza: G1/8", G1/4", FNPT 1/4"
Alimentación: aire comprimido 4...6 bar
Finales de carrera: neumáticos / eléctricos, integrados

Características / especificaciones técnicas

• Modelo: EXtract 830 (carcasa retráctil, neumática, diseño higiénico)
• Material del cuerpo (partes en contacto): acero inoxidable 1.4404 / 316L
• Acabado superficial: electropulido, < Ra 0.78 µm
• Materiales de sellado: EPDM/FEP (FDA/USP VI) o FPM (Viton)/FEP
• Compatibilidad de sensores: Ø12–225 mm (también Ø12–280 mm relleno líquido, rosca PG13.5)
• Conexiones de proceso: Ingold, HyCIP®, TriClamp, Varivent, Neumo, DIN11851
• Límites de operación: hasta 16 bar, -10…140 °C (proceso)
• Alimentación auxiliar: aire comprimido 4…6 bar
• Señal de posición: neumática o eléctrica (NAMUR) integrada
• Diseño higiénico con conexiones certificadas EHEDG / 3A
• Apto para zonas ATEX según configuración
