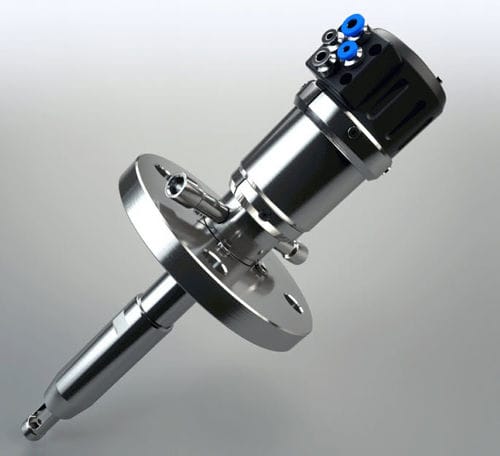

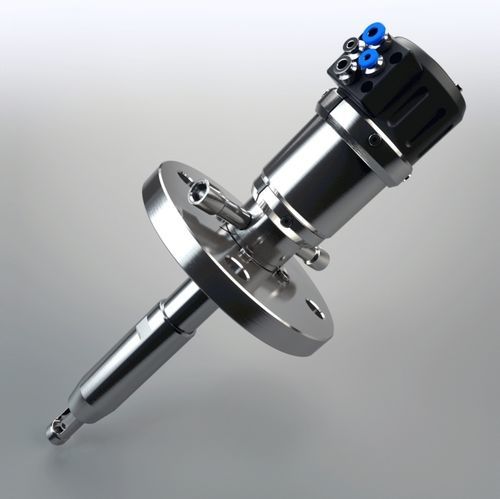

Soporte para sonda retráctil EXtract 811

neumático

Descripción
EXtract 811 es una carcasa retráctil para sondas accionada neumáticamente, diseñada para montaje en línea en depósitos o tuberías de proceso. La unidad de accionamiento introduce y retrae la sonda (longitud de inmersión hasta 207 mm) entre el proceso y una cámara de limpieza, permitiendo limpieza, enjuague y calibración con el proceso en marcha. La posición se indica automáticamente mediante señal neumática o eléctrica al alcanzar las posiciones de medida o servicio.

Ventajas

• Diseño robusto con raspador integrado
• Prolonga la vida útil del sensor y reduce el mantenimiento
• Cierre de seguridad automático cuando el sensor se extrae
• Instalación plug-and-play con conexiones codificadas por color y tamaño
• Finales de carrera integrados
• Apto para zonas ATEX
• Longitud de inmersión hasta 207 mm
• Gran variedad de conexiones de proceso y materiales de sellado
• Hasta 16 bar y 140 °C
• Materiales: acero inoxidable AISI 316L / 1.4404 o Alloy C22
• Puede automatizarse con la unidad electropneumática EXmatic 470
• Unidad de accionamiento sin mantenimiento

Opciones de configuración (ejemplos)

• Material (partes mojadas): Alloy C22 (2.4602) o acero inoxidable 1.4404 / 316L
• Materiales de sellado (mojados): EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Opciones de sensor: 325 mm PG 13.5 gel-filled; 380 mm PG 13.5 liquid-filled
• Conexiones de proceso: Brida DN40 PN16, Brida DN50 PN16, ANSI 1 1/2" 150lbs, ANSI 2" 150lbs
• Conexiones de limpieza: G 1/8" hembra, G 1/4" hembra, 1/4" NPT hembra
• Retroalimentación de posición: neumática o eléctrica (NAMUR)

Aplicaciones

• Para sensores Ø12–325 mm o sensores Ø12–380 mm llenos de líquido con rosca PG13.5 (sensores pH de vidrio e ISFET, conductividad, temperatura, turbidez y otros sensores ópticos)
• Química
• Tratamiento de agua y aguas residuales
• Procesos exigentes o abrasivos
• Situaciones que requieren limpieza o calibración automática del sensor

Especificaciones técnicas

• Presión del proceso: 0…16 bar
• Temperatura del proceso: -10…140 °C
• Temperatura ambiente: -10…70 °C
• Longitud de inmersión: hasta 207 mm
• Sensores: 325 mm Ø12 PG13.5 (también 380 mm Ø12 PG13.5 liquid-filled)
• Materiales: acero inoxidable 1.4404 / 316L; Alloy C22 (2.4602)
• Sellos: EPDM, FPM (Viton), FFKM (Kalrez)
• Conexiones de proceso: Brida DN50 PN16 / DN40 PN16 / ANSI 2" 150lbs / ANSI 1 1/2" 150lbs
• Conexiones de limpieza: G1/8", G1/4", 1/4" FNPT
• Alimentación: aire comprimido 4...6 bar
• Finales de carrera: neumáticos / eléctricos, integrados
