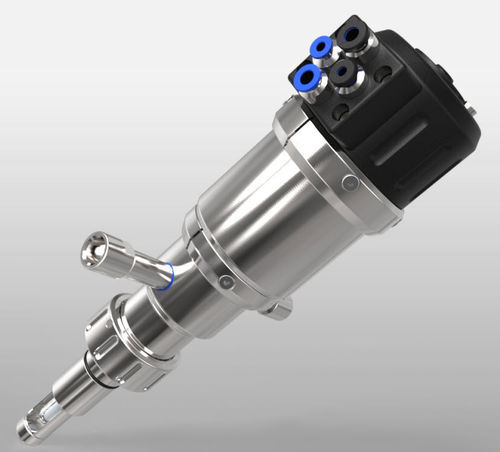

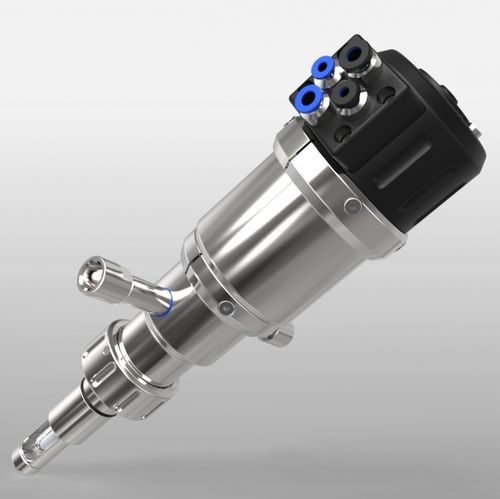

Soporte para sonda retráctil EXtract 815

neumático

Descripción del producto
EXtract 815 es una carcasa retráctil para sondas accionada neumáticamente, diseñada para fijarse en depósitos de proceso o tuberías mediante manguitos de soldadura DN25 (G1 1/4"). La unidad de accionamiento introduce la sonda en el medio de proceso y la retrae a una cámara de limpieza. Señales de posición neumáticas indican las posiciones de medida y de servicio. Es posible la limpieza, el enjuague y la calibración de la sonda en línea durante el funcionamiento. Un raspador de PTFE integrado permite el uso en procesos abrasivos o severos.

Ventajas

• Raspador PTFE integrado y diseño industrial resistente
• Alarga la vida útil de la sonda y reduce el mantenimiento
• Cierre de seguridad automático al extraer la sonda
• Instalación plug-and-play con conexiones codificadas por color y tamaño
• Contactos de límite integrados (neumáticos / eléctricos)
• Apto para áreas ATEX
• Longitud de inmersión hasta 90 mm
• Presión máxima 16 bar y temperatura hasta 140 °C
• Materiales en contacto: acero inoxidable AISI 316L / 1.4404 o Alloy C22
• Puede automatizarse con la unidad de control electro-neumática EXmatic 470
• Unidad de accionamiento sin mantenimiento

Aplicaciones

• Para sondas Ø12–225 mm o sondas Ø12–280 mm llenas de líquido con rosca PG13.5 (sondas pH de vidrio e ISFET, conductividad, temperatura, turbidez y sensores ópticos)
• Productos químicos
• Tratamiento de agua y aguas residuales
• Procesos abrasivos o exigentes
• Procesos que requieren limpieza o calibración automatizada de sondas

Especificaciones (tabla)
Presión de proceso: 0…16 bar
Temperatura de proceso: -10…140 °C
Temperatura ambiente: -10…70 °C
Longitud de inmersión: hasta 90 mm
Posición del O-ring: 28 mm / 50 mm
Sondas: 225 mm Ø12 PG 13.5 (también 280 mm Ø12 PG 13.5 llenas de líquido)
Materiales: acero inoxidable 1.4404 / 316L, Alloy C22 (2.4602)
Juntas: EPDM, FPM (Viton), FFKM (Kalrez)
Conexión de proceso: G1 1/4" (DN25) — manguito de soldadura DN25
Conexiones de limpieza: G1/8", G1/4", FNPT1/4"
Alimentación: aire comprimido 4...6 bar
Contactos de límite: neumáticos / eléctricos, integrados


Características técnicas

• Presión de proceso: 0…16 bar
• Temperatura de proceso: -10…140 °C
• Temperatura ambiente: -10…70 °C
• Longitud de inmersión: hasta 90 mm
• Opciones de posición del O-ring: 28 mm / 50 mm
• Compatibilidad de sondas: Ø12–225 mm (PG13.5), Ø12–280 mm llenas de líquido
• Materiales en contacto: acero inoxidable 1.4404 / 316L o Alloy C22 (2.4602)
• Sellos en contacto: EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Conexión de proceso: G1 1/4" (DN25) — manguito de soldadura DN25
• Conexiones de limpieza: G1/8" hembra, G1/4" hembra, 1/4" NPT hembra
• Medio de operación: aire comprimido 4–6 bar (accionamiento neumático)
• Características integradas: raspador PTFE, contactos de límite integrados, bloqueo de seguridad automático
