Pasador de posicionamiento BJ722

Descripción del producto

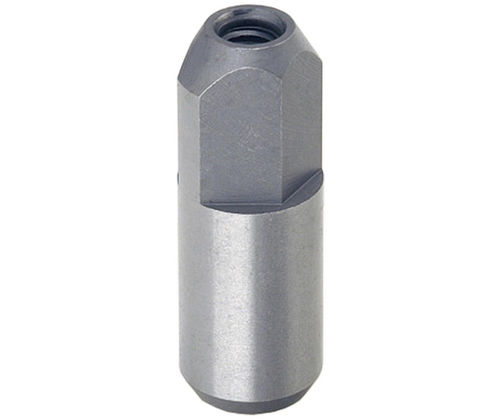

Los pasadores de localización tipo diamante BJ722 están diseñados para posicionar y alinear con precisión utillajes y piezas durante operaciones de mecanizado y montaje. Fabricados en acero SK95, cada pasador está templado y rectificado con precisión; también pueden utilizarse como tope endurecido o como pies de la pieza de sujeción.

Aplicaciones

• Alineación de utillajes y plantillas en mecanizado y montaje
• Posicionamiento preciso de piezas sobre placas de montaje
Topes endurecidos y pies para utillajes

Tipos de producto

• BJ720 — Pasadores de localización — Redondos
• BJ722 — Pasadores de localización — Diamante

Opciones de referencia

• M3X0.50 | D = 6 mm | L = 20 mm | L1 = 9 mm | L2 = 6 mm | L3 = 2 mm | W = 1.8 mm | Ref. BJ722-06001
• M3X0.50 | D = 8 mm | L = 25 mm | L1 = 11 mm | L2 = 6 mm | L3 = 3 mm | W = 2.2 mm | Ref. BJ722-08001
• M3X0.50 | D = 10 mm | L = 30 mm | L1 = 13 mm | L2 = 6 mm | L3 = 3 mm | W = 3.0 mm | Ref. BJ722-10001
• M5X0.80 | D = 12 mm | L = 34 mm | L1 = 14 mm | L2 = 10 mm | L3 = 4 mm | W = 3.5 mm | Ref. BJ722-12001
• M5X0.80 | D = 14 mm | L = 38 mm | L1 = 15 mm | L2 = 10 mm | L3 = 4 mm | W = 4.0 mm | Ref. BJ722-14001
• M5X0.80 | D = 16 mm | L = 42 mm | L1 = 16 mm | L2 = 10 mm | L3 = 4 mm | W = 5.0 mm | Ref. BJ722-16001
• M5X0.80 | D = 18 mm | L = 46 mm | L1 = 17 mm | L2 = 10 mm | L3 = 5 mm | W = 5.5 mm | Ref. BJ722-18001
• M5X0.80 | D = 20 mm | L = 47 mm | L1 = 17 mm | L2 = 10 mm | L3 = 5 mm | W = 6.0 mm | Ref. BJ722-20001
• M5X0.80 | D = 22 mm | L = 49 mm | L1 = 19 mm | L2 = 10 mm | L3 = 5 mm | W = 7.0 mm | Ref. BJ722-22001
• M5X0.80 | D = 25 mm | L = 49 mm | L1 = 19 mm | L2 = 10 mm | L3 = 5 mm | W = 8.0 mm | Ref. BJ722-25001

Medios / Documentos
Ficha técnica (PDF) disponible a petición.

Accesorios / Artículos relacionados

• NKL — Herramienta extractor de pasadores (martillo de inercia) para extracción de pasadores
• 02020, 031x, 03108, BJ401, BJ710 — variantes y estilos relacionados de pasadores de localización

Especificaciones técnicas

• Material: acero SK95
• Acabado / tratamiento: templado y rectificado con precisión
• Función: posicionamiento y alineación precisos de utillajes y piezas; puede usarse como topes endurecidos o pies de utillaje
• Tamaños de rosca disponibles: M3 x 0,50, M5 x 0,80
• Diámetros y longitudes disponibles: D = 6, 8, 10, 12, 14, 16, 18, 20, 22, 25 mm (ver opciones de referencia)
• Referencias: BJ722-06001 a BJ722-25001
