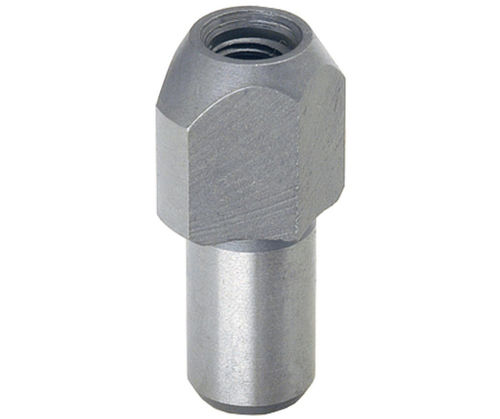

Pasador de posicionamiento con rosca BJ723 series

Descripción
Los pasadores de ubicación tipo diamante BJ723 están diseñados para proporcionar posicionamiento y alineación precisos de útiles y piezas. Pueden funcionar como puntos de tope endurecidos y también como patas para útiles. Fabricados en acero SK95, están templados y rectificados con precisión para asegurar un ajuste y repetibilidad constantes.

Tipos de producto

• BJ721 — Pasadores de ubicación — Cabeza redonda, con hombro
• BJ723 — Pasadores de ubicación — Cabeza diamante, con hombro

Opciones de piezas

• BJ723-08021 — M3×0.50 — D 5 mm / D1 8 mm / L 10 mm
• BJ723-10021 — M3×0.50 — D 7 mm / D1 10 mm / L 11 mm
• BJ723-12021 — M5×0.80 — D 8 mm / D1 12 mm / L 13 mm
• BJ723-14021 — M5×0.80 — D 10 mm / D1 14 mm / L 15 mm
• BJ723-16021 — M5×0.80 — D 12 mm / D1 16 mm / L 18 mm
• BJ723-18021 — M5×0.80 — D 13 mm / D1 18 mm / L 20 mm
• BJ723-20021 — M5×0.80 — D 14 mm / D1 20 mm / L 22 mm
• BJ723-22021 — M5×0.80 — D 16 mm / D1 22 mm / L 22 mm
• BJ723-25021 — M5×0.80 — D 18 mm / D1 25 mm / L 25 mm

Medios
Especificaciones disponibles en PDF (hoja de especificaciones del producto).

Especificaciones técnicas

• Material: acero SK95
• Estado: templado y rectificado con precisión
• Estilo de cabeza: diamante
• Característica: con hombro (para posicionamiento positivo y transferencia de carga)
• Usos principales: posicionamiento y alineación precisos de útiles y piezas; puede utilizarse como tope endurecido o como patas de montaje
• Modelos: BJ723 (cabeza diamante); relacionado BJ721 (cabeza redonda)
• Tamaños de rosca disponibles: M3×0.50, M5×0.80
• Diámetros D (p6) disponibles: 5, 7, 8, 10, 12, 13, 14, 16, 18 mm
• Tamaños D1 correspondientes (h6): 8, 10, 12, 14, 16, 18, 20, 22, 25 mm
