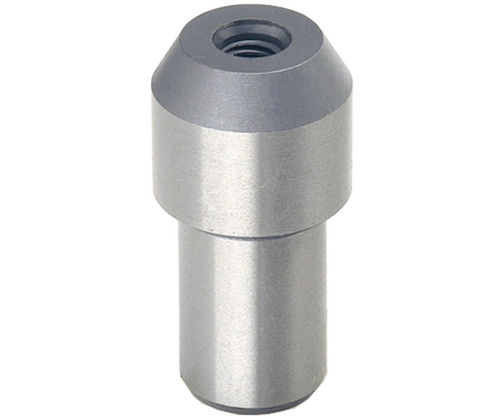

Pasador de posicionamiento con rosca BJ721 series

Descripción del producto
Los pasadores de localización redondos BJ721 se utilizan para posicionar y alinear con precisión utillajes y piezas en operaciones de mecanizado y montaje. También pueden emplearse como topes endurecidos o patas para utillajes. Fabricados en acero SK95, endurecidos y rectificados para asegurar la precisión dimensional.

Tipos de producto

• BJ721 — Pasador de localización, cabeza redonda, con hombro
• BJ723 — Pasador de localización, cabeza romboidal, con hombro

Opciones de piezas

• BJ721-08021 — Rosca: M3×0.50 | D p6: 5 | D1 h6: 8 | L: 10 | L1: 9 | L2: 4.5 | L3: 3
• BJ721-10021 — Rosca: M3×0.50 | D p6: 7 | D1 h6: 10 | L: 11 | L1: 11 | L2: 4.5 | L3: 3
• BJ721-12021 — Rosca: M5×0.80 | D p6: 8 | D1 h6: 12 | L: 13 | L1: 12 | L2: 8.0 | L3: 4
• BJ721-14021 — Rosca: M5×0.80 | D p6: 10 | D1 h6: 14 | L: 15 | L1: 13 | L2: 8.0 | L3: 4
• BJ721-16021 — Rosca: M5×0.80 | D p6: 12 | D1 h6: 16 | L: 18 | L1: 14 | L2: 8.0 | L3: 4
• BJ721-18021 — Rosca: M5×0.80 | D p6: 13 | D1 h6: 18 | L: 20 | L1: 15 | L2: 8.0 | L3: 5
• BJ721-20021 — Rosca: M5×0.80 | D p6: 14 | D1 h6: 20 | L: 22 | L1: 15 | L2: 8.0 | L3: 5
• BJ721-22021 — Rosca: M5×0.80 | D p6: 16 | D1 h6: 22 | L: 22 | L1: 17 | L2: 8.0 | L3: 5
• BJ721-25021 — Rosca: M5×0.80 | D p6: 18 | D1 h6: 25 | L: 25 | L1: 17 | L2: 8.0 | L3: 5

Medios
Especificaciones (PDF) disponibles para este producto.

Especificaciones técnicas

• Material: acero SK95
• Acabado: endurecido y rectificado con precisión
• Usos principales: posicionamiento y alineación precisos de utillajes y piezas; puede usarse como tope endurecido o pata de utillaje
• Estilos de cabeza: redonda (BJ721) y romboidal (BJ723)
• Característica: provisto con hombro
• Tamaños de rosca disponibles en las piezas listadas: M3×0.50 y M5×0.80
• Múltiples variantes con distintos diámetros y longitudes (ver Opciones de piezas arriba)
