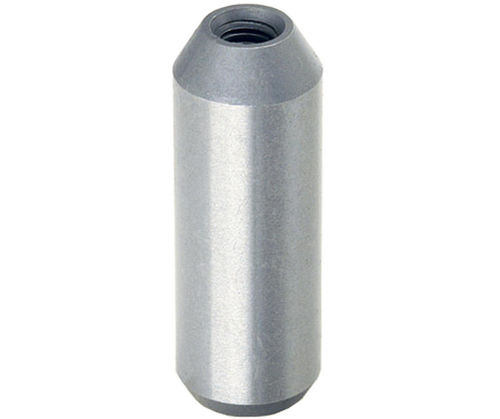

Pasador de posicionamiento con rosca BJ720 series

Descripción
Estos pasadores de posicionamiento de cabeza redonda se utilizan para colocar y alinear con precisión utillajes y piezas. Fabricados en acero SK95, están endurecidos y rectificados con precisión. También pueden emplearse como tope endurecido o como pies de utillaje.

Tipos de producto

• BJ720 — Pasadores de posicionamiento — Cabeza redonda
• BJ722 — Pasadores de posicionamiento — Cabeza diamante

Opciones de pieza

• ID 129782 — Número de pieza BJ720-06001 — Rosca M3X0.50 — D 6 mm — L 20 mm — L1 2 mm — L2 6 mm
• ID 129783 — Número de pieza BJ720-08001 — Rosca M3X0.50 — D 8 mm — L 25 mm — L1 3 mm — L2 6 mm
• ID 142547 — Número de pieza BJ720-10001 — Rosca M3X0.50 — D 10 mm — L 30 mm — L1 3 mm — L2 6 mm
• ID 142548 — Número de pieza BJ720-12001 — Rosca M5X0.80 — D 12 mm — L 34 mm — L1 4 mm — L2 10 mm
• ID 142549 — Número de pieza BJ720-14001 — Rosca M5X0.80 — D 14 mm — L 38 mm — L1 4 mm — L2 10 mm
• ID 142550 — Número de pieza BJ720-16001 — Rosca M5X0.80 — D 16 mm — L 42 mm — L1 4 mm — L2 10 mm
• ID 142551 — Número de pieza BJ720-18001 — Rosca M5X0.80 — D 18 mm — L 46 mm — L1 5 mm — L2 10 mm
• ID 142552 — Número de pieza BJ720-20001 — Rosca M5X0.80 — D 20 mm — L 47 mm — L1 5 mm — L2 10 mm
• ID 142553 — Número de pieza BJ720-22001 — Rosca M5X0.80 — D 22 mm — L 49 mm — L1 5 mm — L2 10 mm
• ID 142554 — Número de pieza BJ720-25001 — Rosca M5X0.80 — D 25 mm — L 49 mm — L1 5 mm — L2 10 mm

Medios / Documentos
PDF de especificaciones disponible (ficha técnica del producto).

Especificaciones técnicas

• Material: acero SK95
• Estado: endurecido y rectificado con precisión
• Estilos: cabeza redonda (BJ720) o cabeza diamante (BJ722)
• Usos típicos: posicionamiento y alineación precisos de utillajes y piezas; puede usarse como tope endurecido o como pies de utillaje
• Diámetros disponibles (D): 6, 8, 10, 12, 14, 16, 18, 20, 22, 25 mm
• Tipos de rosca por rango: M3X0.50 para D 6–10 mm; M5X0.80 para D 12–25 mm
• Longitudes totales (L) disponibles indicadas en las opciones de pieza anteriores
