Pasador de posicionamiento base hexagonal BJ401 series

con rosca

Descripción

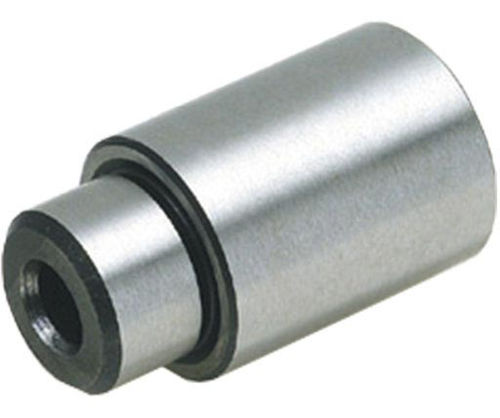

Estos pasadores de localización de borde están diseñados para posicionar y alinear con precisión utillajes y piezas de trabajo. También pueden funcionar como topes endurecidos o como pies de utillaje. El pasador redondo se asegura con un tornillo de cabeza cilíndrica con hexágono interior. Fabricado en acero SK95, templado, rectificado de precisión y con acabado de óxido negro.

Opciones de piezas

• BJ401-04001 — SKU: 142529; Número de pieza: BJ401-04001; Rosca: M4; D: 10 mm; D1: 15 mm; H: 10 mm; H1: 8 mm; H2: 5 mm
• BJ401-04002 — SKU: 142530; Número de pieza: BJ401-04002; Rosca: M4; D: 10 mm; D1: 15 mm; H: 20 mm; H1: 8 mm; H2: 5 mm
• BJ401-06001 — SKU: 142531; Número de pieza: BJ401-06001; Rosca: M6; D: 15 mm; D1: 20 mm; H: 15 mm; H1: 10 mm; H2: 7 mm
• BJ401-06002 — SKU: 142532; Número de pieza: BJ401-06002; Rosca: M6; D: 15 mm; D1: 20 mm; H: 25 mm; H1: 10 mm; H2: 7 mm
• BJ401-10001 — SKU: 142533; Número de pieza: BJ401-10001; Rosca: M10; D: 20 mm; D1: 30 mm; H: 15 mm; H1: 12 mm; H2: 11 mm
• BJ401-10002 — SKU: 142534; Número de pieza: BJ401-10002; Rosca: M10; D: 20 mm; D1: 30 mm; H: 35 mm; H1: 12 mm; H2: 11 mm
• BJ401-12001 — SKU: 142535; Número de pieza: BJ401-12001; Rosca: M12; D: 25 mm; D1: 40 mm; H: 20 mm; H1: 15 mm; H2: 13 mm
• BJ401-12002 — SKU: 142536; Número de pieza: BJ401-12002; Rosca: M12; D: 25 mm; D1: 40 mm; H: 40 mm; H1: 15 mm; H2: 13 mm

Medios / Documentos
Ficha técnica en PDF disponible para el producto BJ401 (ver documentación del producto).

Especificaciones técnicas

• Modelo: BJ401
• Estilo: Pasador de localización de borde — cilindro
• Material: acero SK95
• Tratamiento / Acabado: templado, rectificado de precisión, acabado óxido negro
• Montaje: pasador redondo montado y asegurado con tornillo de cabeza cilíndrica con hexágono interior
• Usos principales: posicionamiento y alineación de utillajes y piezas; puede usarse como tope endurecido o como pies de utillaje
• Tamaños de rosca disponibles: M4, M6, M10, M12
• Dimensiones de variantes disponibles: ver opciones de piezas arriba
