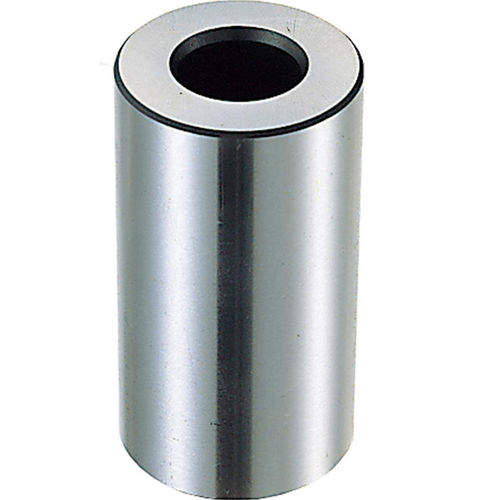

Casquillo de centrado BJ400 series

Descripción del producto
Estos receptores de localización cilíndricos están diseñados para su uso con pasadores de localización BJ701 para posicionar un componente y permitir el fijado simultáneo mediante un único orificio de tornillo de localización. Fabricados en acero 1050, cada receptor está templado, rectificado con precisión y acabado en óxido negro para protección y ajuste uniforme.

Opciones de piezas disponibles (tabla)
ID | SKU | Número de pieza | D (mm) | D1 H7 (mm) | D2 (mm) | H (mm) | H1 (mm) | Tornillos de localización adecuados
142623 | BJ400-12025 | BJ400-12025 | 40 | 12 | 20 | 25 | 12 | BJ701-12045
142624 | BJ400-12050 | BJ400-12050 | 40 | 12 | 20 | 50 | 12 | BJ701-12045
128639 | BJ400-12075 | BJ400-12075 | 40 | 12 | 20 | 75 | 12 | BJ701-12045
142625 | BJ400-16050 | BJ400-16050 | 50 | 16 | 26 | 50 | 15 | BJ701-16055
128643 | BJ400-16075 | BJ400-16075 | 50 | 16 | 26 | 75 | 15 | BJ701-16055
128645 | BJ400-16100 | BJ400-16100 | 50 | 16 | 26 | 100 | 25 | BJ701-16065
142626 | BJ400-16125 | BJ400-16125 | 50 | 16 | 26 | 125 | 25 | BJ701-16065

Medios
Especificaciones y planos dimensionales disponibles para descarga en PDF.

Especificaciones técnicas

• Uso previsto: receptor de localización cilíndrico para pasadores BJ701; permite localizar y fijar un componente con un único orificio de tornillo de localización.
• Material: acero 1050.
• Acabado: óxido negro.
• Tratamiento: templado y rectificado con precisión para una localización repetible.
• Números de pieza y dimensiones nominales disponibles arriba (D, D1 H7, D2, H, H1) con el tornillo de localización recomendado.
