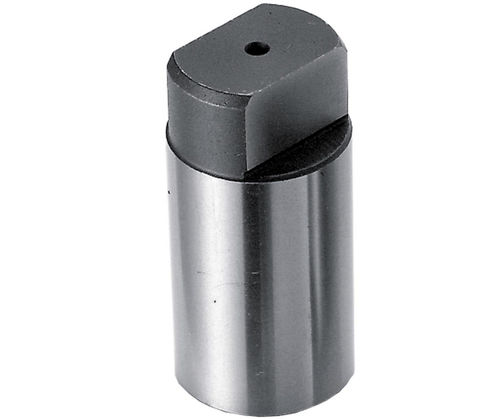

Pasador de posicionamiento con rosca BJ710 series

Descripción del producto
Estos pasadores de localización se utilizan para posicionar una placa de utillaje en la mesa de una máquina con orificios de localización 30G6. Fabricados en acero 1045, endurecidos y rectificados con acabado en óxido negro.

Aplicación
Para placas de utillaje con orificios de localización 30G6 en la mesa de la máquina.

Variantes del producto

• ID 142543 — SKU BJ710-14030 — Rosca M6 x 1.00 (profundidad 10 mm) — D 30 mm — D1 29 mm — L 64 mm — L1 15 mm — W 14 mm
• ID 142544 — SKU BJ710-18030 — Rosca M6 x 1.00 (profundidad 10 mm) — D 30 mm — D1 29 mm — L 64 mm — L1 15 mm — W 18 mm
• ID 142545 — SKU BJ710-20030 — Rosca M6 x 1.00 (profundidad 10 mm) — D 30 mm — D1 29 mm — L 64 mm — L1 15 mm — W 20 mm
• ID 142546 — SKU BJ710-22030 — Rosca M6 x 1.00 (profundidad 10 mm) — D 30 mm — D1 29 mm — L 64 mm — L1 15 mm — W 22 mm

Tipos de producto relacionados

• Pines de localización / Pasador de localización
• Para placas de utillaje con orificios 30G6

Características / Especificaciones técnicas

• Modelo: BJ710
• Material: Acero 1045
• Tratamiento térmico: Endurecido
• Acabado: Óxido negro
• Fabricación: Rectificado de precisión
• Rosca (en variantes): M6 x 1.00, profundidad 10 mm
• Dimensiones comunes: D = 30 mm, D1 = 29 mm, L = 64 mm, L1 = 15 mm
• Ancho de la llave (W) disponible: 14 mm, 18 mm, 20 mm, 22 mm
• Uso típico: Posicionar placas de utillaje en mesas de máquinas con orificios 30G6
