Abrazadera QLSCW

Descripción general

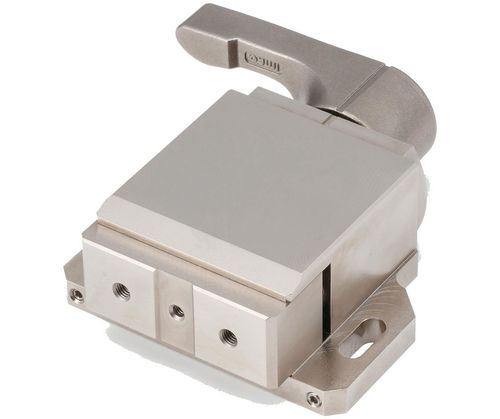

Esta abrazadera lateral QLSCW36-200 (Stablelock) ofrece una carrera larga del mordaza con un mordaza que se desplaza hacia adelante y aplica además una fuerza descendente para evitar el levantamiento de la pieza. Proporciona una fuerza de sujeción constante con una sensación táctil de 'clic' al final del apriete para evitar el sobreapriete y daños en la pieza. Líneas indicadoras en la empuñadura y el cuerpo muestran las posiciones bloqueado/desbloqueado. Montaje superior con dos orificios; adecuada para utillajes de mecanizado y sujeción en producción que requieran apriete lateral repetible.

Características clave

• Gran carrera y sujeción firme mediante acción de mordaza empujada hacia adelante
• Fuerza descendente que evita el levantamiento de la pieza
• Fuerza de sujeción constante con sensación táctil de 'clic' en el punto final
• Indicación visual bloqueado/desbloqueado mediante líneas de alineación
• Montaje superior con dos orificios para instalación segura

Montaje y operación

• Se monta por la parte superior usando dos orificios de fijación
• El apriete se activa/desactiva girando la empuñadura
• Disposición empuñadura/pivote diseñada para operación repetible

Materiales y construcción

• Cuerpo y mordaza: acero 1045 niquelado por proceso electroless; mordaza templada y revenida
• Cilindro de leva: acero 4140 niquelado por proceso electroless
• Empuñadura: acero inoxidable 304

Especificaciones técnicas

• Model / Series: QLSCW (Stablelock)
• Referencia seleccionada: QLSCW36-200
• Rosca: M5 x 0.80 mm
• Longitud del cuerpo: 60 mm
• Distancia entre centros de los orificios: 32 mm
• Altura total (no apretada): 67,3 mm
• Altura del cuerpo: 36 mm
• Altura de la superficie de contacto: 23 mm
• Carrera: mordaza forzada hacia adelante para gran carrera y sujeción firme
• Montaje: montaje superior con dos orificios de fijación
• Ancho total: 86 mm; ancho del cuerpo: 58 mm

Medios

• Vídeo del producto
• Especificaciones (PDF)
• Cómo usar (imagen)
