Abrazadera QLSCH series

Resumen del producto

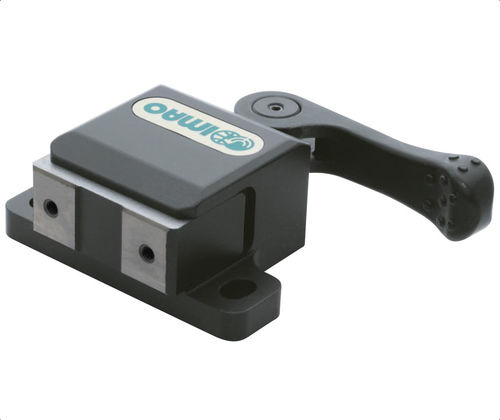

Estas abrazaderas de leva laterales QLSCH son dispositivos accionados por leva que empujan las mordazas hacia adelante para una sujeción rápida y segura. Las versiones de servicio ligero utilizan mordazas con muelle que se retraen al liberar la leva para la carga/descarga; las versiones estándar retraen las mordazas al liberar la leva. La posición del mango es ajustable para evitar interferencias. Las mordazas rectificadas con precisión permiten sujetar sobre superficies acabadas. Se montan desde la parte superior con dos orificios de fijación.

Tipos de producto

• QLSCH — abrazaderas de leva laterales
• Mango de leva
• Cuerpo de acero, montaje superior

Piezas / Variantes

• QLSCH32 — rosca M4x0.70, D 6,6 mm, L 51 mm, carrera de apriete 1,6 mm, fuerza de apriete aprox. 135 lbs
• QLSCH32L — rosca M4x0.70, D 6,6 mm, L 51 mm, carrera 0,3 mm (avance 0,8 mm), fuerza aprox. 135 lbs
• QLSCH40 — rosca M5x0.80, D 8,6 mm, L 67 mm, carrera de apriete 2,2 mm, fuerza aprox. 270 lbs
• QLSCH40L — rosca M5x0.80, D 8,6 mm, L 67 mm, carrera 0,4 mm (avance 0,8 mm), fuerza aprox. 270 lbs

Medios / Archivos

• Vídeo: 'Video Clip - Clamping Action' (MP4)
• Ilustración / Cómo usar: 'Features, How To Use, Installation Instructions, Changing Handle Positions' (GIF)
• Especificaciones (PDF)

Especificaciones técnicas

• Tipo de sujeción: abrazadera lateral accionada por leva — la leva empuja las mordazas hacia adelante para una sujeción rápida y segura.
• Estilo ligero: mordazas con muelle que se retraen al liberar la leva para carga/descarga.
• Estilo estándar: al liberar la leva, las mordazas se retraen para carga/descarga.
• Mango: mangos de acero; posición ajustable para evitar interferencias. Acabado de mangos: electroless para versiones ligeras; óxido negro para versiones estándar.
• Cuerpo: acero aleado 1045 con acabado de óxido negro.
• Mordazas: acero 1045, templado y rectificado con precisión — aptas para superficies acabadas.
• Montaje: montaje superior con dos orificios de fijación.
• SKUs disponibles: QLSCH32, QLSCH32L, QLSCH40, QLSCH40L (ver variantes para rosca, dimensiones, carrera y fuerza por SKU).
• Ejemplos de carreras de apriete: 1,6 mm, 0,3 mm, 2,2 mm, 0,4 mm (según SKU).
• Ejemplos de fuerzas de apriete: ~135 lbs (QLSCH32 / 32L), ~270 lbs (QLSCH40 / 40L).
