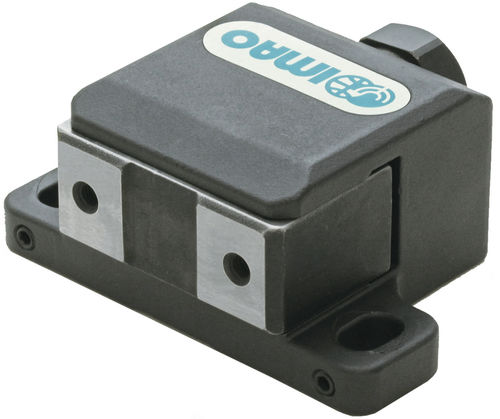

Abrazadera QLSCH-H

Descripción
Estas abrazaderas laterales QLSCH-H utilizan un mecanismo de sujeción de tipo tornillo que empuja la mordaza hacia adelante, proporcionando una larga carrera de sujeción y una sujeción firme. La mordaza genera una fuerza descendente que evita el levantamiento de la pieza y está rectificada con precisión para sujeción en superficies acabadas. Se monta desde la parte superior con dos orificios de fijación. El apriete se realiza con llave fija o llave hexagonal. Cuerpo y mordaza en acero 1045 con acabado óxido negro; eje en acero 4140.

Tipos de producto

• Extremo hexagonal, tipo tornillo
• Acero 1045, sujeción con llave fija o llave hexagonal

Opciones de piezas (tabla)
Encabezado: ID | SKU | Rosca (T) | Rosca (T1) | d | L | L1 | L2 | L3 | L4 | L5 | W | W1 | W2 | W3 | W4 | H | H1 | H2 | H3 | H4 | H5 | P | P1 | Carrera de sujeción | Fuerza de sujeción (Lbs) | Par de tornillo (Lbs) | PN
142213 | QLSCH32H | M4X0.70 - Prof. 6 | M4X0.7-6L | 6.6 | 52 | 10 | 48 | 20 | 14 | 3 | 75 | 45 | 15 | 19 | 8 | 32 | 27 | 18 | 18 | 18 | 8 | 60 | 30 | 3 | 2,020 | 18 |
142240 | QLSCH40H | M5X0.80 - Prof. 8 | M5X0.8-8L | 8.6 | 69 | 13 | 63 | 26 | 19 | 4 | 100 | 60 | 20 | 24 | 10 | 40 | 33 | 22 | 22 | 22 | 10 | 80 | 40 | 4 | 3,150 | 37 |

Características / Especificaciones técnicas

• Modelo: QLSCH-H
• Mecanismo de sujeción: tipo tornillo; la mordaza se empuja hacia adelante generando fuerza descendente para evitar el levantamiento de la pieza
• Mordaza: rectificada con precisión para superficies acabadas
• Cuerpo y mordaza: acero 1045, acabado óxido negro
• Eje: acero 4140
• Montaje: montaje superior con dos orificios de fijación
• Herramientas de apriete: llave fija o llave hexagonal
• SKUs disponibles: QLSCH32H, QLSCH40H (ver Opciones de piezas para dimensiones, fuerza de sujeción y par de tornillo)
• Medios: PDF de especificaciones y vídeo del producto disponibles en la página del producto
