Abrazadera CP110 series

Producto

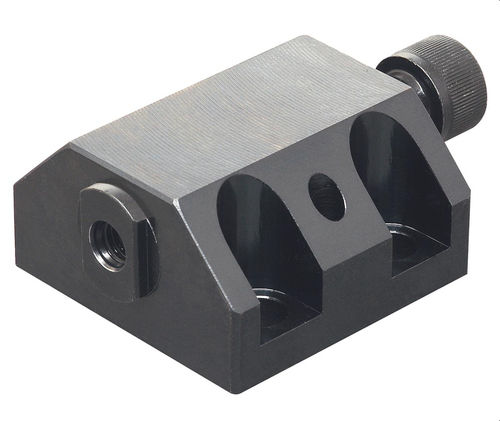

Abrazadera de bloque de empuje CP110 con tornillo de cabeza — sujeción lateral para piezas redondas

Tipos de producto

• CP110 — Abrazadera de bloque de empuje (Pinzas laterales)
• CP112 — Almohadillas en V para la abrazadera de bloque de empuje (Pinzas laterales)

Descripción
Diseñado para usarse con las almohadillas en V (CP112) para sujetar piezas redondas. Se pueden fabricar almohadillas personalizadas para ajustarse a aplicaciones específicas. Fabricado en acero aleado con acabado en óxido negro; suministrado con tornillo de cabeza para el montaje.

Opciones de piezas (tabla)
Columnas: ID – SKU – Número de pieza – T (Rosca) – T1 (Rosca) – T2 – D (mm) – D1 (mm) – L (mm) – L1 (mm) – L2 (mm) – L3 (mm) – L4 (mm) – L5 (mm) – L6 (mm) – W (mm) – H (mm) – H1 (mm) – H2 (mm) – S – Fuerza de sujeción (Lbs) – Par de apriete (ft/lbs) – PN
128742 – CP110-08024 – CP110-08024 – M5X0.8X8 – M8X1.25 – M5 – 4 – 14 – 35 – 7.5 – 20 – 2.0 – 9.5 – 26 – 10.0 – 10 – 24 – 14 – 7 – 8 – 1,393 – 7.3 –
128744 – CP110-10029 – CP110-10029 – M6X1X10 – M10X1.50 – M6 – 4 – 18 – 45 – 10 – 25 – 2.0 – 12.0 – 35 – 12.5 – 12 – 29 – 16 – 8 – 10 – 2,472 – 16.2 –
128746 – CP110-12031 – CP110-12031 – M8X1.25X12 – M12X1.75 – M8 – 6 – 20 – 55 – 12.5 – 30 – 2.5 – 15.0 – 40 – 15.0 – 14 – 31 – 18 – 8 – 12 – 4,496 – 35.4 –
128748 – CP110-16037 – CP110-16037 – M10X1.5X15 – M16X2.00 – M10 – 8 – 25 – 70 – 15 – 40 – 3.0 – 18.0 – 50 – 7.5 – 19 – 37 – 20 – 8 – 16 – 8,317 – 81.2 –

Tamaños disponibles / Selección

• Longitud del cuerpo (mm) : 35, 45, 55, 70
• Altura total (mm) : 24, 29, 31, 37

Medios / Documentos
Especificaciones en PDF disponibles para este producto.

Especificaciones técnicas

• Material: Acero aleado
• Acabado: Óxido negro
• Uso principal: Diseñado para sujetar piezas redondas utilizando almohadillas en V; compatible con almohadillas personalizadas
• Almohadilla compatible: Almohadillas en V (CP112 es la almohadilla en V para la abrazadera)
• Tamaños de rosca y opciones de montaje: múltiples combinaciones de rosca indicadas en las opciones de piezas (ejemplos: M5, M6, M8, M10; T1: M8x1.25, M10x1.50, M12x1.75, M16x2.00)
• Rango de longitudes del cuerpo: 35–70 mm (seleccionable)
• Rango de alturas totales: 24–37 mm (seleccionable)
• Fuerza de sujeción (ejemplos): desde ~1,393 lbs hasta ~8,317 lbs según la variante
• Par de apriete (ejemplos): desde ~7.3 ft/lbs hasta ~81.2 ft/lbs según la variante
• Variantes dimensionales detalladas disponibles (ver la tabla Opciones de piezas para dimensiones por SKU)
