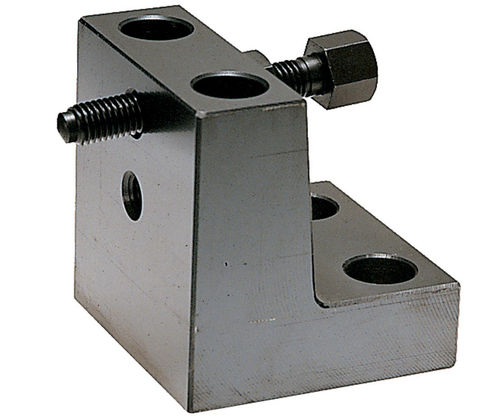

Abrazadera BJ112 series

Resumen
El tornillo se desplaza hacia abajo y hacia adelante al apretar la abrazadera, proporcionando una acción de sujeción lateral controlada. Diseñada para usarse con bloque de apoyo, gato de tornillo o gato miniatura para asegurar piezas en montaje y mecanizado. Cuerpo con acabado en óxido negro; tornillo templado y revenido con acabado en óxido negro.

Piezas disponibles (tabla)

• ID 142263 — SKU BJ112-08025 — Rosca: M8 (M8×1.25-50L) — L: 20 mm — W: 45 mm — H: 55 mm — V: 3° — Fuerza de apriete: 3,510 lbs — Par de apriete: 18 ft/lbs.
• ID 142264 — SKU BJ112-16050 — Rosca: M16 (M16×2.00-80L) — L: 33 mm — W: 85 mm — H: 90 mm — V: 5° — Fuerza de apriete: 14,000 lbs — Par de apriete: 147 ft/lbs.

Opciones de pieza

• Ancho total (mm): 45 o 85
• Altura total (mm): 55 o 90

Especificaciones técnicas

• Función: El tornillo se desplaza hacia abajo y hacia adelante al apretar la abrazadera, permitiendo el apriete lateral.
• Aplicación: Usar con bloque de apoyo, gato de tornillo o gato miniatura para sujetar piezas durante montaje, soldadura o mecanizado.
• Material del cuerpo: Acero 1045 con acabado en óxido negro.
• Material del tornillo: Acero 4135, templado y revenido, con acabado en óxido negro.
• Variantes disponibles y datos clave:

  • BJ112-08025 — Rosca: M8 (M8×1.25-50L); L: 20 mm; W: 45 mm; W1: 25 mm; H: 55 mm; H1: 45 mm; H2: 30 mm; H3: 20 mm; H4: 18 mm; H5: 7 mm; V: 3°; Fuerza de apriete: 3,510 lbs; Par de apriete: 18 ft/lbs.
  • BJ112-16050 — Rosca: M16 (M16×2.00-80L); L: 33 mm; W: 85 mm; W1: 50 mm; H: 90 mm; H1: 75 mm; H2: 50 mm; H3: 33 mm; H4: 27 mm; H5: 10 mm; V: 5°; Fuerza de apriete: 14,000 lbs; Par de apriete: 147 ft/lbs.
