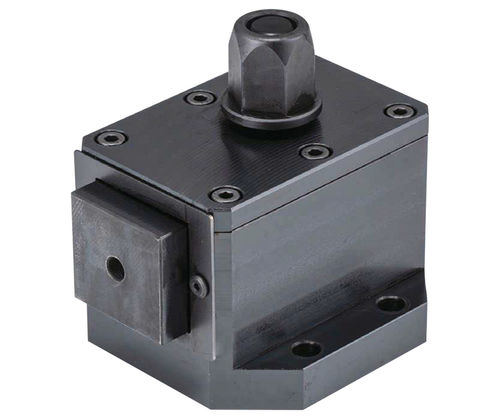

Abrazadera PTSC1 series

Descripción
Abrazadera lateral PTSC1 diseñada para utillajes de producción manuales y automatizados. La cabeza hexagonal situada en la parte superior, al girarse, desplaza la mordaza hacia adelante para aplicar la fuerza de sujeción. La cabeza hexagonal puede accionarse manualmente, con llave de impacto o con atornillador de tuercas en líneas automatizadas. Un agujero roscado M6 en la mordaza permite la fijación de mordazas o accesorios de sujeción.

Materiales y construcción

• Cuerpo y mordaza: acero 4140
• Cabeza hexagonal: acero 4135, templado y revenido, acabado óxido negro
• Placa de cubierta: acero 1045, templado y revenido, acabado óxido negro

Funcionamiento y montaje

• La cabeza hexagonal superior desplaza la mordaza hacia delante al girarla
• Accionable manualmente, con llave de impacto o con atornillador de tuercas en líneas automatizadas
• Agujero roscado M6 en la mordaza para montaje de mordazas o utillaje

Variantes y datos técnicos

• PTSC1-12 — Carrera: 8 mm; W: 32 mm; H: 50 mm; Fuerza de apriete: 1350 ft/lbs; Par de apriete admisible: 240 Lbs
• PTSC1-16 — Carrera: 11 mm; W: 42 mm; H: 65 mm; Fuerza de apriete: 2250 ft/lbs; Par de apriete admisible: 470 Lbs

Medios

• Video: Video Clip - Operation (video de funcionamiento del producto)
• Documento: Specifications (PDF)

Aplicaciones

• Sujeción de piezas en utillajes de mecanizado y líneas de montaje automatizadas
• Integración con atornilladores de tuercas para un apriete repetible y de alta velocidad
• Adaptación de mordazas mediante el agujero roscado M6 para agarres personalizados
