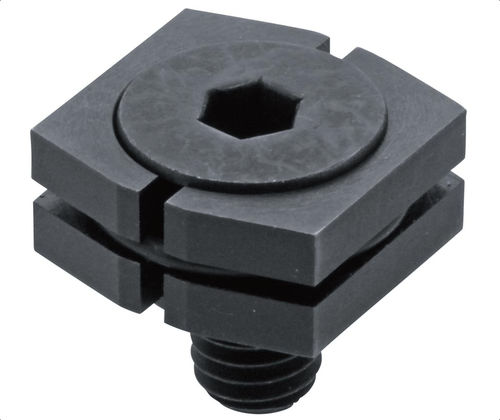

Cuña de apriete de perfil plano CP132 series

de acero

Descripción
El apriete del tornillo hexagonal expande las mordazas hacia fuera y hacia abajo, evitando la elevación de la pieza de trabajo. Diseñado para sujetar dos piezas contra topes fijos. Perfil bajo y tamaño compacto reducen el tiempo de puesta a punto y aumentan las piezas por carga. CP132-A utiliza tornillo de cabeza avellanada; CP132-B utiliza tornillo de cabeza de casquillo hexagonal. Mordazas: acero SNCM439, dureza HRC33-39, acabado óxido negro. Arandela: acero 4135, acabado óxido negro. Junta tórica: caucho fluorado.

Opciones de piezas (tabla)
ID | SKU | Número de pieza | Rosca | L at W Max. mm | W Min. mm | W Max. mm | W1 mm | W2 mm | W3 mm | H at W Min. mm | H at W Max. mm | H1 at W Min. mm | K mm | Fuerza de sujeción (Lbs) | Par admisible del tornillo (ft/lbs) | PN
132036 | CP132-05001A | CP132-05001A | M5x0.80x15 | 9.5 | 12 | 14 | 12 | 10 | 3.3 | 7.2 | 6.2 | 0.3 | 3 | 449 | 3.17 |
132037 | CP132-05001B | CP132-05001B | M5x0.80x16 | 9.6 | 12 | 14 | 12 | 10 | 3.3 | 7.2 | 6.2 | 6.2 | 4 | 674 | 3.98 |
132038 | CP132-06001A | CP132-06001A | M6x1.00x16 | 9.3 | 15 | 17 | 14.8 | 12 | 4 | 8.5 | 7.5 | 0.3 | 4 | 786 | 5.38 |
132039 | CP132-06001B | CP132-06001B | M6x1.00x18 | 10.2 | 15 | 17 | 14.8 | 12 | 4 | 8.5 | 7.5 | 7.3 | 5 | 1,011 | 6.72 |
132040 | CP132-08001A | CP132-08001A | M8x1.25x20 | 11.3 | 18.5 | 21.5 | 18.4 | 16 | 5.3 | 11.4 | 9.9 | 0.4 | 5 | 1,124 | 13.28 |
132041 | CP132-08001B | CP132-08001B | M8x1.25x25 | 14.9 | 18.5 | 21.5 | 18.4 | 16 | 5.3 | 11.4 | 9.9 | 9.8 | 6 | 2,023 | 16.23 |

Medios
Vídeo del producto disponible: cp132.mp4
Especificaciones disponibles: cp132-e.pdf

Características / Especificaciones técnicas

• Modelo: CP132 (tipo cuña, mini)
• Función: El apriete del tornillo hexagonal expande las mordazas hacia fuera y hacia abajo para evitar el levantamiento de la pieza; diseñado para sujetar dos piezas contra topes fijos
• Perfil bajo y tamaño reducido para una puesta a punto más rápida y mayor número de piezas por carga
• Variantes: CP132-A (tornillo de cabeza avellanada) y CP132-B (tornillo de cabeza de casquillo hexagonal)
• Mordazas: acero SNCM439, dureza HRC33-39, acabado óxido negro
• Arandela: acero 4135, acabado óxido negro
• Junta tórica: caucho fluorado
• Opciones de rosca / referencias disponibles: M5x0.80x15, M5x0.80x16, M6x1.00x16, M6x1.00x18, M8x1.25x20, M8x1.25x25 (ver tabla para datos dimensionales y fuerzas de sujeción)
• Fuerzas de sujeción (ejemplos de la tabla): 449 lbf (CP132-05001A) hasta 2,023 lbf (CP132-08001B)
