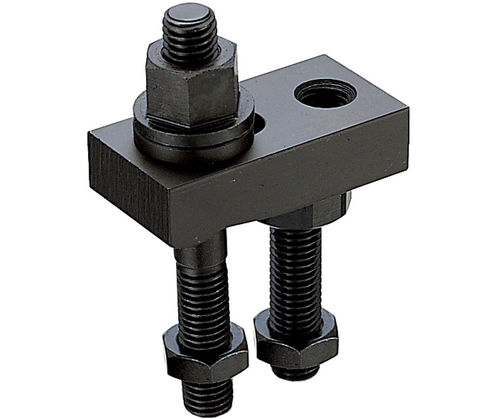

Unidad de fijación mecánica BJ156-A

de piezas para procesarde acerode acero bruñido

Descripción
Esta abrazadera de correa proporciona una fuerza de sujeción elevada para fijar matrices, utillajes y piezas de trabajo en una amplia variedad de máquinas. La ranura de montaje larga permite un amplio recorrido de la abrazadera y un posicionamiento preciso. El extremo de la correa está roscado para soporte. Los pernos están fabricados en acero 4135, templado y revenido, con acabado en óxido negro; el cuerpo de la abrazadera y las demás piezas están en acero 1045, templado y revenido, acabado en óxido negro. Disponible con roscas M8×1.25 o M10×1.50 en varias longitudes y configuraciones SKU; la fuerza de sujeción varía según la referencia (ver las opciones de piezas).

Tipos de producto

• BJ156-A — Abrazaderas de correa — Conjuntos de abrazaderas de radio roscado, tipo A
• BJ156-B — Abrazaderas de correa — Conjuntos de abrazaderas de radio roscado, tipo B

Opciones de piezas (tabla)
Detalle | ID | SKU | Rosca | L | L1 | L2 | L3 | L4 | W | H Máx. | H1 | H2 | H3 | H4 | Fuerza de sujeción min. (Lbs) | Fuerza de sujeción máx. (Lbs) | Par de apriete (ft/lbs) | PN
Row | 142484 | BJ156-08050A1 | M8×1.25 | 50 | 12 | 14 | 14 | 5 | 19 | 51 | 15 - 25 | 12 | 12 | 22 - 12 | 1,050 | 1,500 | 13 |
Row | 142485 | BJ156-08050A2 | M8×1.25 | 50 | 12 | 14 | 14 | 5 | 19 | 66 | 20 - 35 | 12 | 14 | 27 - 12 | 1,050 | 1,500 | 13 |
Row | 142486 | BJ156-08063A1 | M8×1.25 | 63 | 12 | 27 | 27 | 5 | 19 | 51 | 15 - 25 | 12 | 12 | 22 - 12 | 800 | 1,500 | 13 |
Row | 142487 | BJ156-08063A2 | M8×1.25 | 63 | 12 | 27 | 27 | 5 | 19 | 66 | 20 - 35 | 12 | 14 | 27 - 12 | 800 | 1,500 | 13 |
Row | 142488 | BJ156-08080A1 | M8×1.25 | 80 | 15 | 34 | 34 | 5 | 19 | 55 | 15 - 25 | 16 | 12 | 22 - 12 | 800 | 1,500 | 13 |
Row | 142489 | BJ156-08080A2 | M8×1.25 | 80 | 15 | 34 | 34 | 5 | 19 | 66 | 20 - 35 | 16 | 14 | 27 - 12 | 800 | 1,500 | 13 |
Row | 142490 | BJ156-10063A1 | M10×1.50 | 63 | 15 | 18 | 18 | 5 | 25 | 62 | 20 - 30 | 12 | 18 | 20 - 10 | 1,650 | 2,400 | 25 |
Row | 142491 | BJ156-10063A2 | M10×1.50 | 63 | 15 | 18 | 18 | 5 | 25 | 80 | 25 - 45 | 12 | 20 | 30 - 10 | 1,650 | 2,400 | 25 |
Row | 142492 | BJ156-10080A1 | M10×1.50 | 80 | 15 | 32 | 32 | 5 | 25 | 63 | 20 - 30 | 16 | 18 | 20 - 10 | 2,000 | 3,350 | 33 |
Row | 142493 | BJ156-10080A2 | M10×1.50 | 80 | 15 | 32 | 32 | 5 | 25 | 80 | 25 - 45 | 16 | 20 | 30 - 10 | 2,000 | 3,350 | 33 |

Medios
PDF de especificaciones disponible para este producto.

Especificaciones técnicas

• Aplicación: Sujeción de matrices, utillajes y piezas en una amplia variedad de máquinas
• Montaje: Ranura de montaje larga para amplio rango de movimiento y posicionamiento
• Extremo de la correa: Roscado para soporte
• Material de los pernos: Acero 4135, templado y revenido, acabado óxido negro
• Cuerpo de la abrazadera y otras piezas: Acero 1045, templado y revenido, acabado óxido negro
• Tamaños de rosca disponibles: M8×1.25 y M10×1.50 (varias longitudes y configuraciones SKU)
• Rango de fuerza de sujeción (según SKU): aprox. 800 a 3,350 lbs (ver la tabla de opciones de piezas para valores por SKU)
