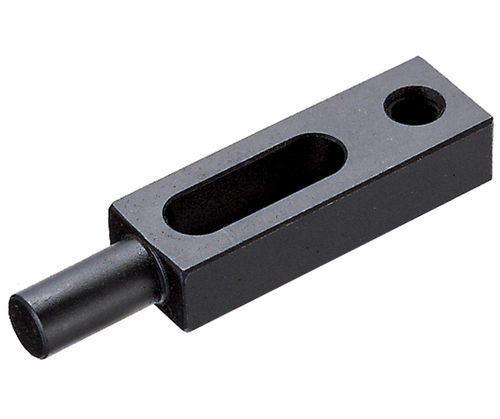

Abrazadera BJ150 series

Descripción general
Se utiliza para sujetar troqueles, utillajes y piezas en una amplia variedad de máquinas. Estas abrazaderas de nariz roscada proporcionan altas fuerzas de sujeción y permiten un posicionamiento preciso gracias a una ranura de montaje larga. Fabricadas en acero aleado 1045, templado y revenido, con acabado en óxido negro para resistencia a la corrosión.

Tipos de producto

• Nariz recta (actual)
• Nariz inclinada (producto relacionado)

Piezas disponibles (tabla)
ID | SKU | Número de pieza | Rosca | D | D1 | L | L1 | L2 | L3 | L4 | W | H | Fuerza de sujeción min (Lbs) | Fuerza de sujeción max (Lbs) | Par de apriete (ft/lbs)
142314 | BJ150-08063 | BJ150-08063 | M8×1,25 | 10 | 9 | 63 | 14 | 8 | 18 | 15 | 19 | 12 | 600 | 1.100 | 10
142315 | BJ150-08075 | BJ150-08075 | M8×1,25 | 10 | 9 | 75 | 20 | 8 | 18 | 20 | 19 | 12 | 490 | 1.030 | 10

Opciones de pieza

• Longitud total (L): 63 mm, 75 mm
• Longitud del cilindro (D1): 14 mm, 20 mm

Medios
Hoja de especificaciones técnicas del producto disponible en PDF (product specification sheet).

Especificaciones técnicas

• Material: acero aleado 1045, templado y revenido
• Acabado: óxido negro
• Función / Aplicación: sujetar troqueles, utillajes y piezas en diversas máquinas
• Característica de diseño: ranura de montaje larga para un amplio rango de movimiento y posicionamiento preciso
• Proporciona altas fuerzas de sujeción (consultar la tabla para valores)
• Tipos de producto: variantes BJ150 nariz recta y BJ150 nariz inclinada
• Rosca disponible: M8×1,25
• Longitudes totales disponibles: 63 mm y 75 mm
• Longitudes de cilindro disponibles: 14 mm y 20 mm
• Ejemplo pieza BJ150-08063 – L = 63 mm, D1 = 14 mm, Fuerza de sujeción min 600 lbs, max 1.100 lbs, par 10 ft/lbs
• Ejemplo pieza BJ150-08075 – L = 75 mm, D1 = 20 mm, Fuerza de sujeción min 490 lbs, max 1.030 lbs, par 10 ft/lbs
