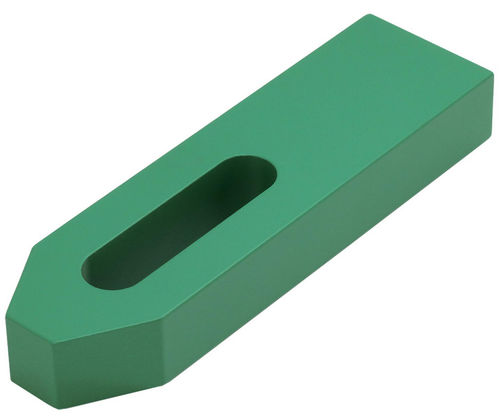

Abrazadera BJ152 series

Descripción del producto
Abrazadera tipo correa BJ152 diseñada para sujetar matrices, útiles y piezas en diversas máquinas-herramienta. Dispone de una ranura de montaje larga para un amplio rango de movimiento y posicionamiento. Perfil de doble cono (cónico en ambos extremos) con acabado revestido; fabricada en acero aleado 1045 templeado y revenido.

Aplicaciones

• Sujeción de matrices y útiles en fresadoras, centros de mecanizado y equipos de producción
• Sujeción de piezas para operaciones de apriete repetibles y de alta fuerza

Tipos de producto

• BJ152 — Abrazaderas tipo correa (cónicas, acabado revestido)
• BJ152 — Abrazaderas tipo correa (doble cónica)

Opciones de piezas

• 142347 | SKU: BJ152-24200 | Nº de pieza: BJ152-24200 | D: 26 mm | L: 200 mm | L1: 54 mm | W: 70 mm | H: 30 mm | Fuerza de apriete min: 6,500 lbs | Fuerza de apriete max: 10,990 lbs | Par de apriete: 236 ft/lbs
• 142348 | SKU: BJ152-24250 | Nº de pieza: BJ152-24250 | D: 26 mm | L: 250 mm | L1: 79 mm | W: 70 mm | H: 35 mm | Fuerza de apriete min: 6,720 lbs | Fuerza de apriete max: 11,870 lbs | Par de apriete: 236 ft/lbs

Especificaciones técnicas

• Modelo: BJ152
• Uso: Sujetar matrices, útiles y piezas en diversas máquinas
• Montaje: Ranura de montaje larga para amplio rango de movimiento y posicionamiento
• Forma: Doble cónica (cónico en ambos extremos)
• Material: Acero aleado 1045
• Tratamiento térmico: Temple y revenido
• Acabado: Acabado revestido
• Variantes disponibles y dimensiones/rendimiento clave:
  • BJ152-24200 — D: 26 mm; L: 200 mm; L1: 54 mm; W: 70 mm; H: 30 mm; Fuerza de apriete min: 6,500 lbs; Fuerza de apriete max: 10,990 lbs; Par de apriete: 236 ft/lbs
  • BJ152-24250 — D: 26 mm; L: 250 mm; L1: 79 mm; W: 70 mm; H: 35 mm; Fuerza de apriete min: 6,720 lbs; Fuerza de apriete max: 11,870 lbs; Par de apriete: 236 ft/lbs
• Unidades: dimensiones en milímetros (mm); fuerzas en pounds (lbs); par en ft/lbs

Medios / Documentos
Ficha de especificaciones (PDF) disponible para este producto.
