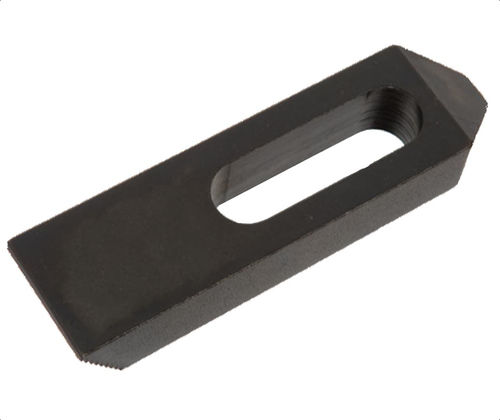

Abrazadera F112 series

Visión general del producto
Diseñada para sujetar matrices, utillajes y piezas en una amplia variedad de máquinas. Los dientes encajan en bloques escalonados de acero y aluminio y permiten el ajuste de altura por incrementos de 1/8”. La ranura de montaje alargada ofrece un amplio rango de movimiento y posicionamiento. Fabricada en acero tratado térmicamente con acabado de óxido negro.

Tipos de producto

• F112 — Abrazaderas de correa: acero; usar con bloques escalonados F113/F114

Opciones de piezas (tabla)
ID | SKU | Part Number | Length (in) | L1 (in) | L2 (in) | L3 Tip (in) | W Width (in) | W1 Slot (in) | W1 Bolt Size | W2 Tip (in) | H Height (in) | H1 Tip (in)
131005 | F112-0640 | F112-0640 | 2-1/2 | 0.84 | 0.81 | 0.48 | 1 | 0.44 | 5-16 or 3/8 | 0.44 | 1/2 | 0.22
131006 | F112-0664 | F112-0664 | 4 | 1.03 | 1.44 | 0.64 | 1 | 0.44 | 5-16 or 3/8 | 0.25 | 5/8 | 0.25
131007 | F112-0696 | F112-0696 | 6 | 1.16 | 2.19 | 0.70 | 1-1/8 | 0.44 | 5-16 or 3/8 | 0.31 | 3/4 | 0.34
131008 | F112-0840 | F112-0840 | 2-1/2 | 0.91 | 0.69 | 0.48 | 1-1/8 | 0.56 | 1/2 | 0.56 | 1/2 | 0.22
131009 | F112-0864 | F112-0864 | 4 | 1.16 | 1.31 | 0.70 | 1-1/4 | 0.56 | 1/2 | 0.44 | 3/4 | 0.34
131010 | F112-0896 | F112-0896 | 6 | 1.28 | 2.06 | 0.70 | 1-1/4 | 0.56 | 1/2 | 0.44 | 7/8 | 0.47
131011 | F112-1040 | F112-1040 | 2-1/2 | 0.97 | 0.56 | 0.48 | 1-1/4 | 0.69 | 5/8 | 0.69 | 5/8 | 0.34
131012 | F112-1064 | F112-1064 | 4 | 1.28 | 1.19 | 0.70 | 1-1/2 | 0.69 | 5/8 | 0.69 | 3/4 | 0.34
131013 | F112-1096 | F112-1096 | 6 | 1.41 | 1.94 | 0.78 | 1-1/2 | 0.69 | 5/8 | 0.59 | 7/8 | 0.42
131014 | F112-1228 | F112-1228 | 8 | 1.91 | 2.19 | 1.05 | 1-3/4 | 0.81 | 3/4 | 0.53 | 1-1/8 | 0.52

Notas

• Los dientes encajan en bloques escalonados de acero y aluminio, permitiendo el ajuste de altura en incrementos de 1/8”.
• Ranura de montaje alargada para un amplio rango de movimiento y posicionamiento.
• Material: acero tratado térmicamente con acabado de óxido negro.

Características / especificaciones técnicas

• Modelo / Serie: F112
• Tipo: abrazadera de correa, escalonada para ajuste de altura
• Material: acero tratado térmicamente
• Acabado: óxido negro
• Ajuste de altura: en incrementos de 1/8” (los dientes se enganchan en los bloques)
• Bloques compatibles: F113 / F114
• Fijación: orificio alargado para posicionamiento ajustable
• Tamaños y dimensiones disponibles: ver la tabla de opciones arriba (SKUs F112-0640 a F112-1228)
