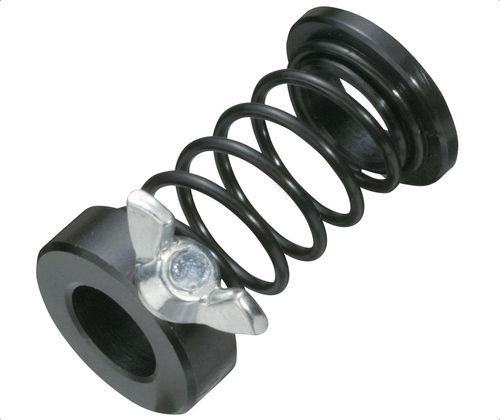

Muelle de hilo BJ747 series

de acero al carbonode aceroresistente a la corrosión

Resumen del producto
Se utiliza con una abrazadera de correa para retraer la abrazadera de la pieza. El tornillo de pulgar permite ajustar la tensión del muelle. Muelle fabricado con alambre de acero tratado térmicamente. Almohadilla en acero aleado 1045 con acabado óxido negro.

Opciones de piezas

• ID 150209 — SKU BJ747-06001 — Rosca M4x0.70 — D 14 mm — D1 6,5 mm — D2 21 mm — H 18 a 26 mm
• ID 130602 — SKU BJ747-08001 — Rosca M4x0.70 — D 16 mm — D1 8,5 mm — D2 21 mm — H 19 a 29 mm
• ID 130605 — SKU BJ747-10001 — Rosca M4x0.70 — D 20 mm — D1 10,5 mm — D2 21 mm — H 25 a 40 mm
• ID 130608 — SKU BJ747-12001 — Rosca M4x0.70 — D 25 mm — D1 13,0 mm — D2 21 mm — H 30 a 46 mm
• ID 130610 — SKU BJ747-16001 — Rosca M5x0.80 — D 28 mm — D1 16,5 mm — D2 21 mm — H 35 a 50 mm
• ID 150210 — SKU BJ747-20001 — Rosca M5x0.80 — D 32 mm — D1 20,5 mm — D2 21 mm — H 40 a 63 mm
• ID 150211 — SKU BJ747-24001 — Rosca M5x0.80 — D 40 mm — D1 24,5 mm — D2 21 mm — H 51 a 71 mm

Tamaños disponibles / Selecciones
Diámetro de la superficie de contacto mm

• 14
• 16
• 20
• 25
• 28
• 32
• 40

Altura total mm

• 18 a 26
• 19 a 29
• 25 a 40
• 30 a 46
• 35 a 50
• 40 a 63
• 51 a 71

Medios y documentación
Hoja de especificaciones (PDF) disponible para el producto BJ747.

Características / Especificaciones técnicas

• Modelo: BJ747
• Tipo de producto: Soportes de muelle para abrazaderas de correa (accesorios para abrazaderas de correa)
• Función: Retrae la abrazadera de correa de la pieza; tensión del muelle ajustable mediante tornillo de pulgar
• Material del muelle: Alambre de acero para muelle tratado térmicamente
• Material de la almohadilla: Acero aleado 1045 con acabado de óxido negro
• Tamaños de rosca aplicables: M4x0.70 y M5x0.80 según el número de pieza
• Varias referencias/tamaños disponibles con diámetros de contacto de 14 mm a 40 mm y rangos de altura total listados arriba
