Elemento de apriete de enclavamiento mecánico BJ151 series

mecánicopara mecanizadode piezas para procesar

Descripción general

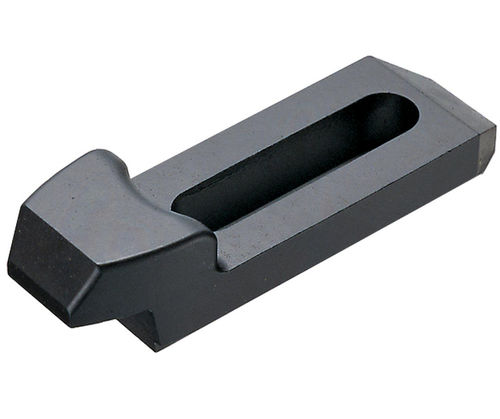

Abrazadera tipo cuello de cisne BJ151 diseñada para altas fuerzas de sujeción y posicionamiento flexible. Extremos delanteros y traseros cónicos y ranura de montaje larga que proporcionan un amplio rango de ajuste. Fabricada en acero aleado 4140, temple y revenido, con acabado en óxido negro.

Principales características

• Abrazadera estilo cuello de cisne, disponible en perfiles estándar y ancho
• Extremos cónicos delantero y trasero para un asiento seguro
• Ranura de montaje larga para un mayor movimiento y posicionamiento preciso
• Material: acero aleado 4140; tratamiento térmico: temple y revenido; acabado: óxido negro
• Diseñada para ofrecer altas fuerzas de sujeción en matrices, útiles y piezas

Piezas disponibles y dimensiones

• BJ151-12118 (SKU 142320): D 14 mm; L 118 mm; L1 44 mm; L2 50 mm; L3 102 mm; W 36 mm; W1 29 mm; H 30 mm; H1 16 mm; H2 15 mm; Fuerza de sujeción 1.800–3.620 lbs; Par de apriete 52 ft/lbs
• BJ151-16165 (SKU 142321): D 18 mm; L 165 mm; L1 60 mm; L2 70 mm; L3 145 mm; W 50 mm; W1 40 mm; H 50 mm; H1 25 mm; H2 24,5 mm; Fuerza de sujeción 2.880–5.300 lbs; Par de apriete 95 ft/lbs

Opciones de piezas

• Longitud total (L): 118 mm, 165 mm
• Ancho total (W): 36 mm, 50 mm
• Altura total (H): 30 mm, 50 mm

Aplicaciones

• Sujeción de matrices, útiles y piezas
• Uso en prensas, fresadoras y diversas máquinas-herramienta
• Adecuado para montajes que requieren alta fuerza de sujeción y posicionamiento ajustable

Medios
Especificaciones en PDF disponibles para este producto.

Especificaciones técnicas

• Material: acero aleado 4140
• Tratamiento térmico: temple y revenido
• Acabado: óxido negro
• Diseño: abrazadera tipo cuello de cisne con extremos cónicos y ranura de montaje larga
• Números de pieza y rangos de fuerza de sujeción: BJ151-12118 (1.800–3.620 lbs), BJ151-16165 (2.880–5.300 lbs)
• Par de apriete recomendado: 52 ft/lbs (BJ151-12118), 95 ft/lbs (BJ151-16165)
• Dimensiones referenciadas: D, L, L1, L2, L3, W, W1, H, H1, H2 (valores en mm)
